12 코어 간선 케이블 유형 B LSZH 노란색 MPO 파이버 패치 코드

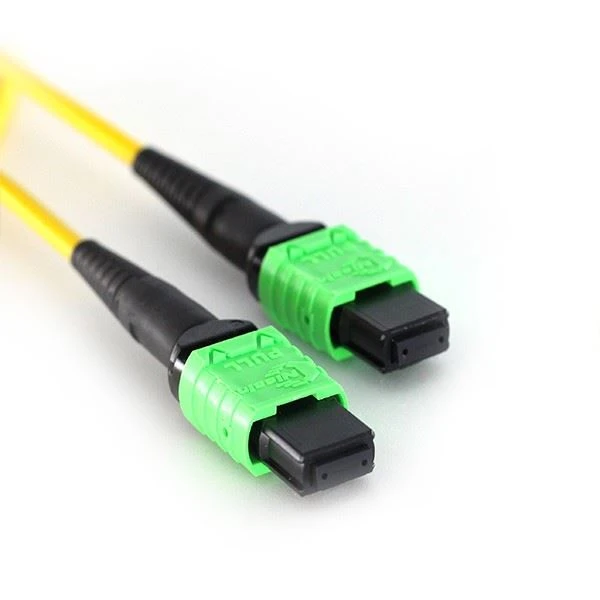

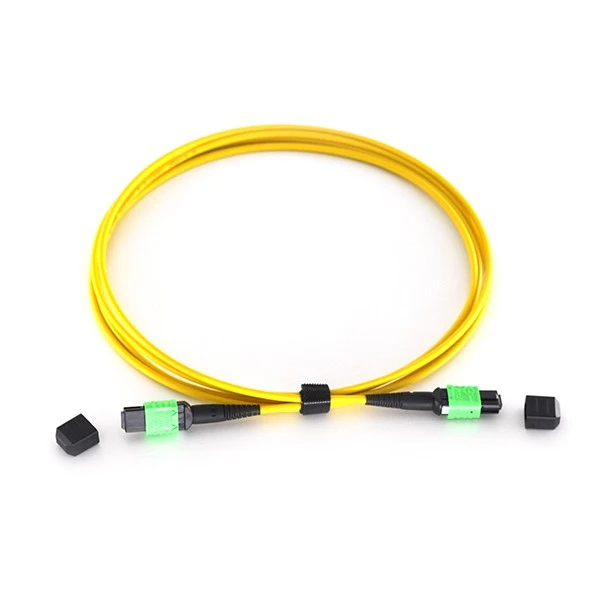

1m(3피트) MPO 암 - MPO 암

12 Fibers OS2 9/125 단일 모드 트렁크 케이블,

유형 B, Elite, LSZH, 노란색

새로운 데이터 센터 광 케이블은 원형 및 작은 외경의 특수 구조를 채택하여 간선 광 케이블의 더 작은 굽힘 반경을 실현하여 보관 및 배치가 편리하고 빠릅니다.

MPO 간선 케이블은 시간 소모적인 현장 종단에 대한 비용 효율적인 대안으로, 공간 절약이 필요하고 케이블 관리 문제를 줄여야 하는 데이터 센터의 고밀도 파이버 패칭용으로 설계되었습니다.

{{0}}.35dB IL; MPO 암 - MPO 암 커넥터; 40G LR4 PSM, 40G QSFP 및 PLR4 광학 직접 연결 및 고밀도 데이터 센터용으로 설계된 3.0mm LSZH 묶음 케이블입니다.

12F MPO-MPO 패치 케이블/트렁크 케이블은 40G QSFP 및 SR4, 40G QSFP 및 CSR4 및 100G QSFP28 SR4 광학 직접 연결 및 고밀도 데이터 센터용으로 설계되었습니다.

24F MPO-MPO 패치 케이블/트렁크 케이블은 100GBASE-SR10 CXP/CFP 상호 연결 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터용으로 설계되었습니다.

특징

● US Conec MTP® 커넥터, Senko MPO Plus 프리미엄 커넥터

● OS2, OM3, OM4 파이버 등급(OM1 및 OM2 사용 가능)

● {{0}}.35dB Elite 저손실 MTP/MPO 커넥터 및 0.6/0.75dB의 표준 버전

● 공장 종료 및 테스트됨

● 10GbE에서 40GbE 또는 100GbE로 쉽게 마이그레이션 가능

● 설치 중 광섬유 끝단을 보호하기 위해 옵션으로 당기는 눈이 제공됩니다.

● 낮은 삽입 손실, 높은 반사 손실

● MT 기반 다중 광섬유 커넥터, 4,8,12 및 24 광섬유 커넥터 종단 및 어셈블리

● 광섬유 대량 종단을 위한 경제적인 솔루션

● 저손실 및 표준 손실 SM 및 MM 애플리케이션용으로 설계됨

● 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 사용 가능

● 섬유 유형, 광택 유형 및/또는 커넥터 등급을 구별할 수 있는 색상 코드 하우징

● 반복성 및 교환성 우수

세 가지 극성 유형으로 사용 가능:

Type-A(직선)

Type-B (크로스, 플립)

Type-C(크로스 페어, 롤오버)

명세서

매개변수	단위	가치
파이버 모드	-	OS2 9/125μm SM
폴란드어 유형	-	APC에서 APC로
삽입 손실	데시벨	최대 {{0}}.35dB(통상 0.15dB)
1310nm에서 감쇠	dB/km	0.32보다 작거나 같음
재킷 외경	mm	3.0
설치 인장 하중	N	100
작동 온도	도	-10 ~ 플러스 70
파장	nm	1310/1550
최소 굽힘 반경	mm	10
반환 손실	데시벨	60 이상
1550nm에서 감쇠	dB/km	0.18보다 작거나 같음
케이블 재킷	-	LSZH
장기 인장 하중	N	50
보관 온도	도	-40 ~ 플러스 85

고품질 환경 보호 재료

내화성이 가장 높은 케이블을 사용하여 고온 저항, 연소 중 연기가 적고 환경 보호 역할이 높습니다.

섬유 수	플랫 24	36 & 48 &72	72	96	144
소단위 직경(mm)	2.9±0.1	2.9±0.1	2.9±0.1	2.9±0.1	2.9±0.1
케이블 지름(mm)	(4.2±0.3)x(7.6±0.4)	9.0±0.3	11.2±0.3	13.5±0.3	17.5±0.3
케이블 중량(kg/km)	(LSZH52)/ (PVC44)	(LSZH93) /(PVC 86)	(LSZH106)/ (PVC96)	(LSZH146)/ (PVC135)	(LSZH260)/ (PVC224)
Max.loading(IEC794-1) 설치/운영	200/80	1000N/300N
온도 등급 작동 및 보관	-20도 ~70도

연삭 방법

Grinding method 단일 모드 기능

MPO 광섬유 점퍼는 전이 유형과 비 전이 유형으로 나눌 수 있습니다. 리본 MPO 점퍼 및 번들 MPO 점퍼를 포함하여 다양한 유형의 MPO 점퍼가 있습니다. 분기(원형 또는 사각형)에 의한 Po 점퍼 팬 아웃은 일반적으로 2-24 코어 0.9 또는 2.0 광 케이블 분기를 전송할 수 있습니다. 커넥터 유형은 고객이 지정합니다. FC, LC, SC, ST 및 기타 유형을 선택할 수 있습니다. MPO 점퍼 및 기타 요구 사항의 총 길이 또는 분기 길이를 선택할 수 있습니다. 선택하는 것은 고객의 몫입니다. MPO 광섬유 점퍼, MPO 전송 점퍼, MTP 유형, MTP 10기가비트 점퍼, 다중 모드 10기가비트 점퍼, 분기 점퍼가 있는 MPO 및 기타 형태의 MPO 점퍼 제품 형태의 모든 종류의 MPO 점퍼 제품은 telcordia의 요구 사항을 충족합니다. -gr-326, IEC 표준 및 ROHS.

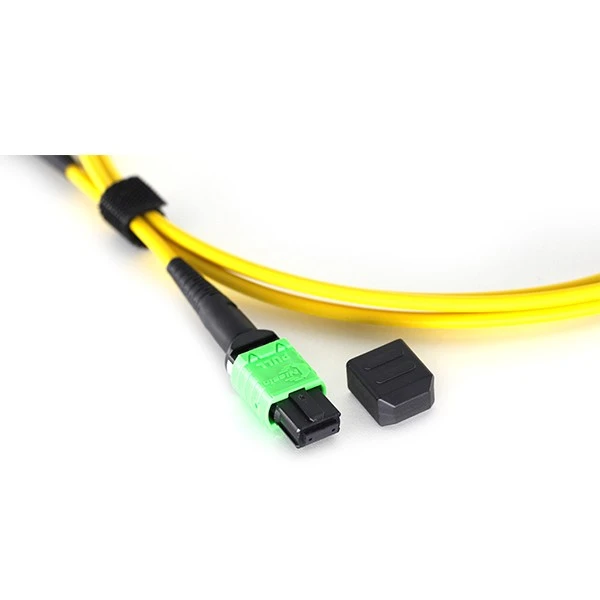

더스트 캡 디자인

더스트 캡의 밀착 설계는 광섬유 커넥터를 오염 및 손상으로부터 보호하고 네트워크 신호의 정상적인 전송을 보장할 수 있습니다.

고밀도 및 정확도로 40G/100G 네트워크 연결을 지원합니다. 배선 공간 절약 및 네트워크 유지 보수 향상

광섬유 커넥터는 연결/연결 해제 기능이 필요한 광섬유를 연결하는 데 사용됩니다. 광 커넥터 제조에 통합될 수 있는 연마 및 조정 절차로 인해 커넥터는 종종 공급업체의 제조 시설에서 광섬유에 조립됩니다. 그러나 관련된 조립 및 연마 작업은 예를 들어 패치 패널에서 장기간 종료하기 위해 현장에서 수행할 수 있습니다.

광섬유 커넥터는 전화 교환, 고객 구내 배선, 장비와 케이블을 연결하거나 케이블을 교차 연결하는 외부 플랜트 애플리케이션에 사용됩니다.
