패치 코드 9 및 125 MPO 점퍼 LC 8 광섬유 케이블 기능
US Conec MTP® 커넥터, Senko MPO Plus 프리미엄 커넥터
OS2, OM3, OM4 파이버 등급 (OM1 및 OM2 사용 가능)
0.35dB 엘리트 저손실 MTP / MPO 커넥터 및 0.6 / 0.75dB의 표준 버전
공장 종료 및 테스트
10GbE에서 40GbE 또는 100GbE로 쉽게 마이그레이션 할 수 있습니다.
당김 눈은 설치 중 광섬유 끝을 보호하기위한 옵션으로 제공됩니다.
사용 가능
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2 / B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5 / 125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
제품 상세 사항
| 커넥터 A | MPO Female (핀리스) | 커넥터 B | LC UPC 이중 |
| 섬유 모드 | OS2 SMF 9 / 125μm | 파장 | 1310 년 / 1550nm |
| MPO 커넥터 IL | 0.35dB Max (0.15dB Typ.) | LC 커넥터 IL | ≤0.2dB |
| MPO 커넥터 RL | ≥60dB | LC 커넥터 RL | ≥50dB |
| 1310nm에서 감쇠 | ≤0.32dB / km | 1550nm에서 감쇠 | ≤0.18dB / km |
| 재킷 OD | 3.0mm | 팬 아웃 지름 | 2.0mm |
| 설치 인장 하중 | 100 N | 장기 인장 하중 | 50 N |
| 케이블 재킷 | LSZH | 섬유 수 | 8 섬유 |
| 작동 온도 | -10 ° C에서 +70 ° C | 보관 온도 | -40 ° C에서 +85 ° C |
LC / SC / FC / ST 종단면 형상 3D 간섭 지수
| 아이템 | 커넥터 | PC 종단면 | APC 끝면 |
| 곡률 반경 | 사우스 캐롤라이나 / FC / ST | 10 ~ 25mm | 5 ~ 12mm |
| LC / MU | 7 ~ 25mm | 5 ~ 15mm | |
| Apex 오프셋 | ≤50 um | ||
| 섬유 구면 높이 | + /-100nm | ||
| 각도 오프셋 | ------ | 8°± 0.5° | |
종단면 품질 (LC / SC / FC / ST SM)
| 존 | 범위 (μm) | 스크래치 | 결함 | 참고 |
| 코어 | 0에서 25 | 없음 | 없음 | IEC 61300- 3-35:2015 |
| B : 클래딩 | 25에서 115 | 없음 | 없음 | |
| C : 접착제 | 115에서 135 | 없음 | 없음 | |
| D : 연락처 | 135에서 250 | 없음 | 없음 | |
| E : 나머지 페룰 | 없음 | 없음 | ||
종단면 품질 (LC / SC / FC / ST MM)
| 존 | 범위 (μm) | 스크래치 | 결함 | 참고 |
| 코어 | 0에서 65 | 없음 | 없음 | IEC 61300-3 -35:2015 |
| B : 클래딩 | 65에서 115 | 없음 | 없음 | |
| C : 접착제 | 115에서 135 | 없음 | 없음 | |
| D : 연락처 | 135에서 250 | 없음 | 없음 | |
| E : 나머지 페룰 | 없음 | 없음 | ||

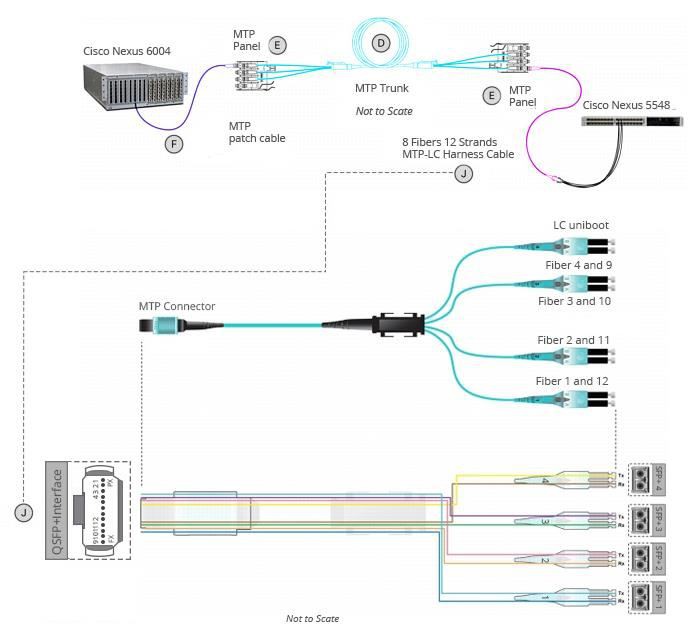

MPO 하네스 케이블을 사용하여 40GBASE-LR4 QSFP + 광학 장치를 4x 10GBASE-LR SFP + 광학 장치에 직접 연결
40G 링크를 다른 목적으로 사용하기 위해 4x 10G로 나누는 방법은 무엇입니까? 유형 B 암 MPO / MTP-4x LC 하네스 케이블이 필요합니다. 4x 10GBASE-LR SFP + 트랜시버는 하나의 MPO-4LC 하네스 케이블로 1x 40GBASE-LR4 QSFP + 트랜시버와 직접 상호 연결됩니다.
낮은 삽입 손실 LC 커넥터
가져온 고품질 세라믹 플러그는 전송 손실을 줄이고 전송 안정성을 향상시키는 데 사용됩니다.
대부분의 광섬유 커넥터에는 스프링이 장착되어 있으므로 커넥터가 결합 될 때 광섬유면이 함께 눌려집니다. 그 결과 유리 대 유리 또는 플라스틱 대 플라스틱 접촉은 결합 된 섬유 사이의 에어 갭으로 인해 발생하는 신호 손실을 제거합니다.
광섬유 커넥터의 성능은 삽입 손실 및 반사 손실로 정량화 할 수 있습니다.
8 코어 구조 적용
8 코어 조인트 병렬 처리 애플리케이션, 12 코어 조인트, 중공 4 코어 사용.
한쪽 끝에는 MTP 브랜드 커넥터가 있으며 12 개의 광섬유를 수용하고 12 개의 이중 LC 커넥터로 나뉩니다. MTP 브랜드 커넥터와 마찬가지로 LC 커넥터는 공간 절약 기능으로도 유명하며 컴팩트 한 디자인이 특징입니다. 이 두 가지 커넥터 스타일을 동일한 케이블에 함께 사용하면 포트 밀도와 데이터 처리 성능 품질을 높일 수 있습니다.
싱글 모드 OS2 광섬유를 사용하면 1310nm 파장에서 최대 10,000m 거리에 걸쳐 9/125 미크론 유리 섬유로 1Gbps 링크를 통해 데이터 전송을 경험할 수 있습니다. 10Gbps 링크의 경우 1310nm에서 최대 5,000m, 1550nm에서 30,000m까지 데이터를 전송할 수 있습니다.
자주하는 질문:
Q : 우리는 당신에게서 표본을 얻을 수 있습니까?
A : 고객에게 샘플을 제공하게되어 기쁘게 생각합니다' 평가. 소량의 경우 샘플을 무료로 제공하고 고객은 배송비를 부담합니다. 대량의 경우 고객은 FOB 기반의 샘플 요금을 지불하고 배송 비용을 부담해야합니다. 그러나 일반적으로 샘플 수수료는 주문 확인 후 청구됩니다.
Q :이 패치 케이블은 일반적인 청록색 또는 주황색입니까?
오렌지
Q : 10 미터를 만들 수 있습니까?
A : 물론 이죠!
