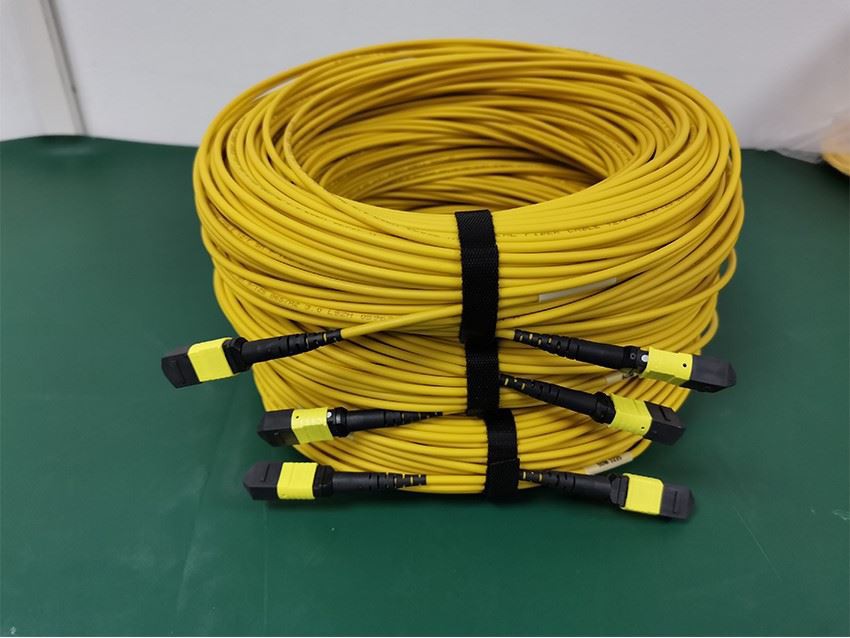

MPO 여성 12 섬유 OS2 9/125 단일 모드 트렁크 케이블, 유형 B, 엘리트, LSZH, 노란색에 1m (3ft) MPO 여성

새로운 데이터 센터 광 케이블은 원형 및 소형 외경의 특수 구조를 채택하여 트렁크 광 케이블의 더 작은 굽힘 반경을 실현하여 저장및 배치를 편리하고 빠르게 만듭니다.

시간이 많이 소요되는 현장 종료를 위한 비용 효율적인 대안인 MPO 트렁크 케이블은 공간 절약과 케이블 관리 문제를 줄여야 하는 데이터 센터의 고밀도 섬유 패치를 위해 설계되었습니다.

0.35dB IL; MPO 여성 - MPO 여성 커넥터; 40G LR4 PSM, 40G QSFP+ PLR4 광학 직접 연결 및 고밀도 데이터 센터를 위해 설계된 3.0mm LSZH 다발 케이블.

12F MPO-MPO 패치 케이블/트렁크 케이블은 40G QSFP+ SR4, 40G QSFP+ CSR4 및 100G QSFP28 SR4 광학 직접 연결 및 고밀도 데이터 센터를 위해 설계되었습니다.

24F MPO-MPO 패치 케이블/트렁크 케이블은 100GBASE-SR10 CXP/CFP 인터커넥트 솔루션, 100GBASE-LR4 및 고밀도 데이터 센터를 위해 설계되었습니다.

기능

● 미국 코네크 MTP® 커넥터, 센코 MPO 플러스 프리미엄 커넥터

● OS2, OM3, OM4 섬유 등급 (OM1 및 OM2 사용 가능)

● 0.35dB 엘리트 저손실 MTP/MPO 커넥터뿐만 아니라 표준 버전 0.6/0.75dB

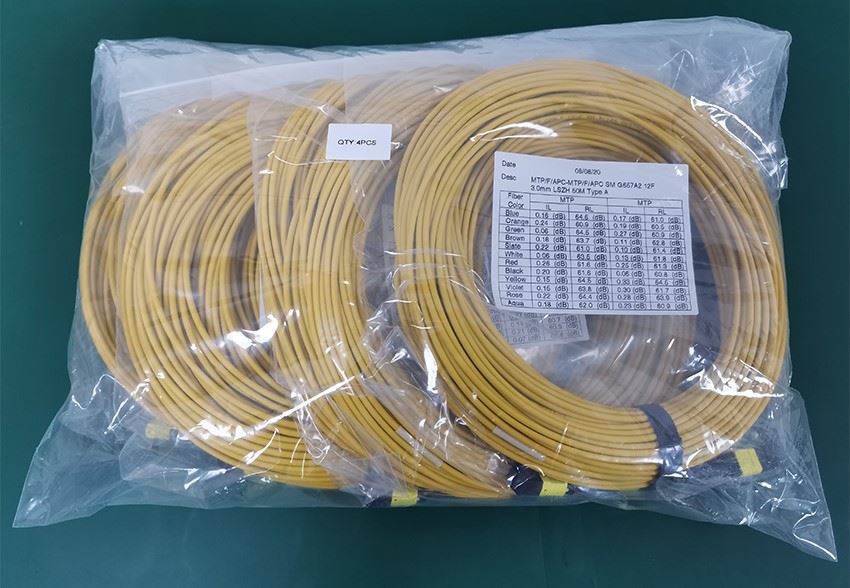

● 공장 종료 및 테스트

● 10GbE에서 40GbE 또는 100GbE로 쉽게 마이그레이션할 수 있습니다.

● 눈을 당기는 것은 설치 중에 섬유 끝을 보호하기위한 옵션으로 제공됩니다.

● 낮은 삽입 손실, 높은 반환 손실

● MT 기반 멀티 파이버 커넥터, 4,8,12 및 24 섬유 커넥터 종단 및 어셈블리

● 섬유의 대량 종단을 위한 경제적인 솔루션

● 저손실 및 표준 손실 SM 및 MM 애플리케이션을 위해 설계

● 견고한 원형 케이블, 타원형 케이블 및 베어 리본 옵션 사용 가능

● 섬유 타입, 광택 형 및 / 또는 커넥터 등급을 차별화할 수 있는 컬러 코딩 하우징

● 반복성 및 교환성 향상

세 가지 극성 유형으로 제공됩니다.

유형-A(스트레이트 스루)

타입-B (십자가, 뒤집기)

유형-C(크로스 페어, 롤오버)

사양

매개 변수	단위	값
섬유 모드	-	OS2 9/125μm SM
폴란드어 타입	-	APC에서 APC까지
인서션 손실	Db	0.35dB 최대 (0.15dB 타이핑)
1310nm에서 감쇠	dB/km	≤0.32
재킷 OD	M m	3.0
설치 인장 부하	N	100
작동 온도	℃	-10 ~ +70
파장	Nm	1310/1550
최소 굽힘 반지름	M m	10
반환 손실	Db	≥60
1550nm에서 감쇠	dB/km	≤0.18
케이블 재킷	-	LSZH
장기 인장 부하	N	50
보관 온도	℃	-40 ~ +85

고품질 환경 보호 재료

가장 높은 내화 케이블, 고온 저항, 연소 시 저연기등을 사용하면 환경 보호 역할이 매우 높습니다.

섬유 수	플랫 24	36 & 48 &72	72	96	144
서브유닛 직경(mm)	2.9±0.1	2.9±0.1	2.9±0.1	2.9±0.1	2.9±0.1
케이블 직경(mm)	(4.2±0.3) x (7.6±0.4)	9.0±0.3	11.2±0.3	13.5±0.3	17.5±0.3
케이블 중량(kg/km)	(LSZH 52)/ (PVC 44)	(LSZH 93) /(PVC 86)	(LSZH106)/ (PVC 96)	(LSZH146)/ (PVC 135)	(LSZH260)/ (PVC 224)
Max.Loading(IEC794-1) 설치/작동	200/80	1000N/300N
온도 등급 작동 및 저장	-20°C ~70°C

연삭 방법

Grinding method 단일 모드 기능

MPO 광섬유 점퍼는 전환 유형 및 비전환 유형으로 나눌 수 있습니다. 리본 MPO 점퍼와 번들 MPO 점퍼 등 다양한 유형의 MPO 점퍼가 있습니다. 지점(원형 또는 사각형)에 의해 Po 점퍼 팬은 일반적으로 2-24 코어 0.9 또는 2.0 광 케이블 분기를 전송할 수 있습니다. 커넥터 유형은 고객이 지정합니다. FC, LC, SC, ST 및 기타 유형을 선택할 수 있습니다. MPO 점퍼의 총 길이 또는 분기 길이 및 기타 요구 사항을 선택할 수 있습니다. MPO 광섬유 점퍼, MPO 전송 점퍼, MTP 타입, MTP 10 기가비트 점퍼, 멀티 모드 10 기가비트 점퍼, 분기 점퍼및 기타 형태의 MPO 점퍼 제품이 있는 MPO 점퍼 제품들은 텔코르디아-gr-326, IEC 표준 및 ROHS의 요구 사항을 충족합니다.

더스트 캡 디자인

먼지 캡의 긴밀한 설계는 오염과 손상으로부터 광섬유 커넥터를 보호하고 네트워크 신호의 정상적인 전송을 보장 할 수 있습니다.

고밀도 및 정확도로 40G/100G 네트워크 연결을 지원합니다. 배선 공간을 절약하고 네트워크 유지 관리를 개선

광섬유 커넥터는 연결/분리 기능이 필요한 광섬유에 가입하는 데 사용됩니다. 광학 커넥터 제조에 통합될 수 있는 연마 및 튜닝 절차로 인해 커넥터는 공급업체의 제조 시설에서 광섬유에 조립되는 경우가 많습니다. 그러나 관련 어셈블리 및 연마 작업은 패치 패널에서 장기 실행을 종료하는 등의 분야에서 수행될 수 있습니다.

광섬유 커넥터는 전화 교환, 고객 구내 배선 및 외부 플랜트 응용 분야에서 장비와 케이블을 연결하거나 케이블을 교차 연결하는 데 사용됩니다.

12 24 Fibers
