광학 사양
모수 | 8 채널 | ||
M UX | D EMUX | ||
채널 파장 (nm) | ITU 100GHz 그리드 | ||
중심 파장 정확도 (nm) | ± 0.1 | ||
채널 간격 (nm) | 0.8nm (100GHz) | ||
채널 통과 대역 (@ -0.5dB 대역폭 (nm) | > 0.25 | ||
삽입 손실 (dB) | ≤3.0 | ||
채널 균일 성 (dB) | ≤1.0 | ||
채널 리플 (dB) | 0.3 | ||
절연 (dB) | 인접한 | 해당 없음 | > 30 |
인접하지 않음 | 해당 없음 | > 40 | |
불활성 손실 온도 감도 (dB / ℃) | <> | ||
파장 온도 이동 (nm / ℃) | <> | ||
분극 의존 손실 (dB) | <> | ||
편광 모드 분산 | <> | ||
지향성 (dB) | > 50 | ||
반사 손실 (dB) | > 45 | ||
최대 전력 처리 (mW) | 300 | ||
수동 DWDM MUX / DEMUX 모듈
| 모델 | 채널 | ILoss (dB) | 절연 (dB) | 파장 (nm) | ||
MU / DMU | MU + DMU | 인접한 | 인접하지 않음 | |||
HT6000-ODM08 | 8CH MUX 및 DEMUX | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT 그리드 C 밴드 |
HT6000-OMU08 | 8 채널 MUX | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT 그리드 C 밴드 |
HT6000-ODU08 | 8 채널 데뮤 | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT 그리드 C 밴드 |

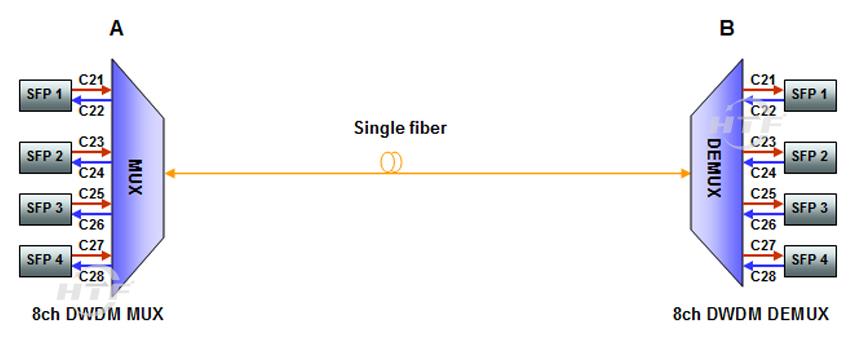

단일 섬유 8ch DWDM Mux Demux는 어떻게 연결됩니까?
질문과 답변
Q1 : 단일 광섬유 DWDM Mux / Demux와 일치하도록 DWDM 트랜시버의 파장을 선택하는 방법은 무엇입니까?
A1 : 단일 섬유 Mux / Demux는 항상 쌍으로 사용됩니다. A 측 클라이언트 포트의 전송 파장은 B 측 동일한 클라이언트 포트의 수신 파장과 일치해야합니다. 트랜시버의 파장은 주로 클라이언트 포트의 전송 파장을 기반으로합니다.
Q2 : 프로젝트에 150 마일의 광섬유 작동이 있고 RFP 상태에 중계기가 없습니다. DWDM이 필요하며이 거리를 달성하기 위해 무엇이 필요한지 알고 싶습니다.
A2 : 귀하의 질문에 감사드립니다. 다음 질문에 대한 답변을 도와 주시겠습니까?
(1) 프로젝트의 링크가 단일 또는 이중 섬유입니까? G.652 또는 G655?
(2) 몇 개의 파장을 전송할 계획입니까? 데이터 속도는 1G 또는 10G입니까?
(3) 1550nm에서 150 마일의 손실은 무엇입니까?
우리는 당신에게 특정 솔루션을 제공 할 것입니다.
Q3 : DWDM 장비를 테스트하고 유지하는 방법은 무엇입니까?
A3 : 간단한 테스트 및 유지 보수, 단 몇 초만에 광학 파워 미터를 사용하여 모든 손실 또는 전력 측정을 완료하고 최소한의 탐색으로 테스트 결과를 쉽게 해석 할 수 있습니다.
사용하지 않을 때는 항상 깨끗한 먼지 캡으로 막고 항상 어댑터 포트와 광섬유 커넥터를 깨끗하게 유지하십시오.
Q4 : DWDM 단일 광섬유 링크에 EDFA를 추가 할 때 왜 적색 및 청색 필터가 필요합니까?
A4 : EDFA는 단방향 신호 만 증폭 할 수 있습니다. 단일 섬유 연결 네트워크 및 EDFA가 필요한 경우 두 끝의 파장이 달라야합니다.
한쪽 끝의 트랜시버는 빨간색 파장이어야하고 다른 쪽 끝은 파란색 파장이어야합니다. 그런 다음 빨강 및 파랑 필터는 서로 다른 파를 분리 할 수 있습니다.
또한 앰프를 사용하여 링크를 다른 방향으로 확대 할 수 있습니다. 빨간색과 파란색 필터는 쌍으로 사용되며 빨간색 파장과 파란색 파장을 분리하는 역할을합니다.
Q5 : 우리는 레드 / 블루 필터? DWDM mux demux를 함께 제공 할 수 있습니까?
A5 : 그렇습니다, 우리는 당신을위한 적당한 빨강 / 파랑 여과기를 제공 할 것입니다. 우리는 함께 포장하고 배송하므로 비용을 절약하십시오. 프로젝트가 필요한 경우 EDFA, DCM, OLP, OBP, NMS 등을 제공 할 수도 있습니다.
