트랜시버 모듈을 사용하면 이 모든 항목에 많은 약어가 포함되어 매우 혼란스러울 수 있습니다. 사실, 이러한 약어는 이러한 모듈의 특성을 알려줍니다. 이 중 일부를 자세히 살펴보겠습니다.

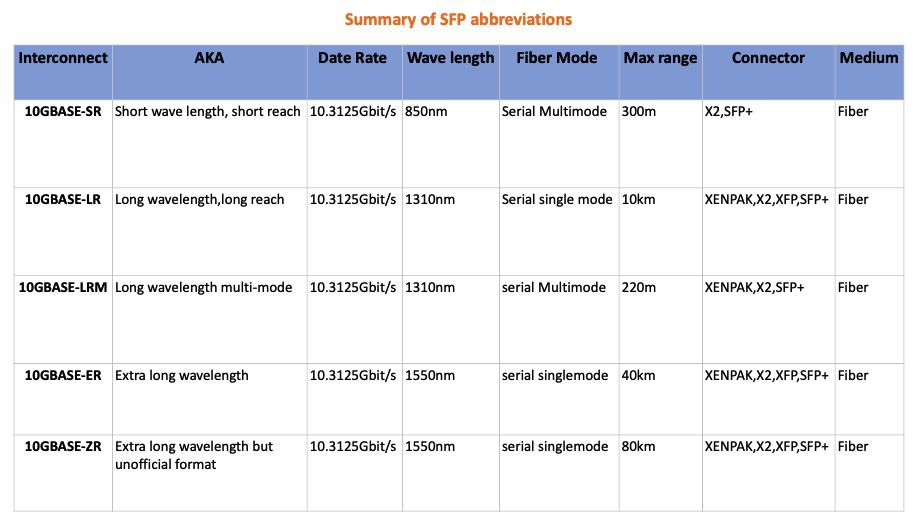

SFP-10G-SR 대 SFP-10G-LR 대 SFP-10G-LRM 대 SFP-10G-ER 대 SFP-10G-ZR은 거의 모든 SFP에서 가장 일반적인 장면 약어. 유사점과 차이점은 무엇입니까? 이제 유사점과 차이점을 비교해 보겠습니다. 애플리케이션에 따라 올바른 10G SFP plus 모듈을 선택하는 데 도움이 됩니다.
이러한 모듈의 전송 거리를 나타내는 광섬유 통신에 사용되는 SR, LRM, LR, ER, ZR이라는 용어를 볼 때. 여기에서는 전송 용량에 대해 알아보기 위해 10Gbps SFP만 고려했습니다.
Multimode Fiber의 경우
10GBBase-SR
SR은 Short Range를 의미하며, 이 트랜시버는 다중 모드 광섬유를 통해 300m의 링크 길이를 지원하고 850nm 레이저를 사용합니다. 10GBase-SR은 원래의 다중 모드 광학 사양이며 여전히 가장 일반적으로 사용됩니다.
10GBase-SR은 단일 저비용 고체 레이저 어셈블리를 사용하며 10GbE 플랫폼에 사용할 수 있는 광학 모듈 중 가장 저렴합니다. 그러나 10GBase-SR은 광섬유 유형에 매우 민감합니다. 물리적 코딩 부계층 64b/66b PCS는 IEEE 802.3 조항 49에 정의되어 있고 물리적 매체 종속 PMD는 조항 52에 정의되어 있습니다. 직렬화된 데이터를 10.3125 Gbit/s의 회선 속도로 전달합니다.
10GBBase-LRM
LRM은 Long Reach Multimode를 의미하며, 이 트랜시버는 다중 모드 광섬유를 통해 최대 220m의 거리를 지원하고 1310nm 레이저를 사용합니다. 10GBase-LX4, 10GBase-LRM으로의 교체는 표준 다중 모드 광섬유를 통해 최대 220m에 도달하지만 10GBase-LX4 광학의 복잡성은 없습니다. 대신 1310nm에서 작동하는 단일 레이저가 사용됩니다. 이를 통해 LRM 광학 장치를 XFP 및 SFP와 폼 팩터에 패키징할 수 있습니다.
단일 모드 광섬유의 경우
10GBBase-LR
LR은 Long Reach를 의미하며, 이 트랜시버는 단일 모드 광섬유를 통해 최대 10km의 거리를 지원하고 1310nm 레이저를 사용합니다. LR에도 최소 거리가 없으므로 단일 모드 광섬유를 통한 짧은 연결에도 적합합니다.
10GBase-ER
ER은 Extended Reach를 의미합니다. 기본적으로 이것은 매우 긴 범위의 섬유 변형입니다. 10GBASE-ER은 오버 엔지니어링 링크에서 40km, 표준 링크에서 30km까지 도달할 수 있습니다. 레이저 출력으로 인해 길이가 20km 미만인 링크에는 감쇠가 필요합니다.
10GBBase-ZR
ZR은 또한 단일 모드 광섬유를 통해 10Gbps 데이터 속도와 80km 거리를 전송할 수 있고 1550nm 레이저를 사용할 수 있는 Extended Reach를 나타냅니다. 전송 전력이 매우 높기 때문에 링크가 더 짧은 경우 상당한 감쇠가 필요합니다. ZR은 실제로 네트워킹 하드웨어에 대한 IEEE 802.3ae 표준의 일부가 아닌 비공식 형식입니다. ZR 광학 장치를 사용하기 전에 문제가 없는 배포를 보장하기 위해 해당 광섬유 스팬의 광학 전력 테스트를 수행해야 합니다. Cisco를 비롯한 여러 하드웨어 제조업체는 자체적으로 ZR을 구현하고 있지만 반드시 상호 호환되는 것은 아닙니다.
