광학 사양
모수 | 4 채널 | 8 채널 | 16 채널 | 18 채널 | |
패키지 치수 (mm) | L44xW28xH6 | L44xW28xH6 | L50xW50xH6 | L50xW50xH6 | |
삽입 손실 (dB) | ≤1.5 | ≤2.0 | ≤3.5 | ≤3.5 | |
중심 파장 (nm) | 1270 ~ 1610 / 1271 ~ 1611nm | ||||
채널 통과 대역 (nm) | CW ± 6.5 | ||||
절연 (dB) | 인접한 | ≥30 | |||
인접하지 않음 | ≥40 | ||||
분극 의존 손실 (dB) | <> | ||||
편광 모드 분산 (ps) | <> | ||||
지향성 (dB) | ≥50 | ||||
반사 손실 (dB) | ≥45 | ||||
최대 전력 처리 (mW) | 500 | ||||
작동 온도 (℃) | -10 ~ + 70 | ||||
보관 온도 (℃) | -40 ~ + 85 | ||||
채널 목록
| ITU 채널 번호 | 파장 | ITU 채널 번호 | 파장 |
27 | 1270nm / 1271nm | 45 | 1450nm / 1451nm |
29 | 1290nm / 1291nm | 47 | 1470nm / 1471nm |
31 | 1310nm / 1311nm | 49 | 1490nm / 1491nm |
33 | 1330nm / 1331nm | 51 | 1510nm / 1511nm |
35 | 1350nm / 1351nm | 53 | 1530nm / 1531nm |
37 | 1370nm / 1371nm | 55 | 1550nm / 1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm / 1571nm |
41 | 1410nm / 1411nm | 59 | 1590nm / 1591nm |
43 | 1430nm / 1431nm | 61 | 1610nm / 1611nm |
Q1 : CCWDM 크기는 <>
예, 기존 CWDM 기술과 비교하여 CCWDM 기술은 자유 공간 광학 플랫폼을 사용하여 기존 CWDM 모듈 크기의 1/4보다 작은 패키지에서 광학 성능을 크게 향상시킬 수 있습니다.
Q2 : CCWDM의 주요 장점은 무엇입니까?
CCWDM Mux의 주요 장점은 높은 파장 정확도 및 안정성, 낮은 삽입 손실, 높은 분리 및 낮은 PDL (편광 의존 손실)입니다.
Q3 : CCWDM이 지원하는 프로토콜은 무엇입니까?
CWDM 시스템, PON 네트워크 및 CATV 링크와 같은 애플리케이션을 투명하게 지원하는 프로토콜 및 등급입니다.
Q4 : PON 네트워크에서 사용할 수 있습니까?
예, 다음 환경에서도 사용할 수 있습니다.
CWDM 시스템
통신 네트워크
대도시 네트워크
광대역 네트워크
PON 네트워크
CATV 링크
광대역 시스템
광 애드 / 드롭 멀티플렉싱
메트로 / 액세스 통신 네트워크
광섬유 기기
Q5 : 장점은 무엇입니까?
컴팩트 한 크기
낮은 삽입 손실
낮은 PDL
높은 채널 격리
탁월한 환경 신뢰성
에폭시 프리 광학 경로
Q6 : 어때요 18ch, 8ch 및 4ch의 크기는?
다음 그림은 세부 사항을 보여줍니다.

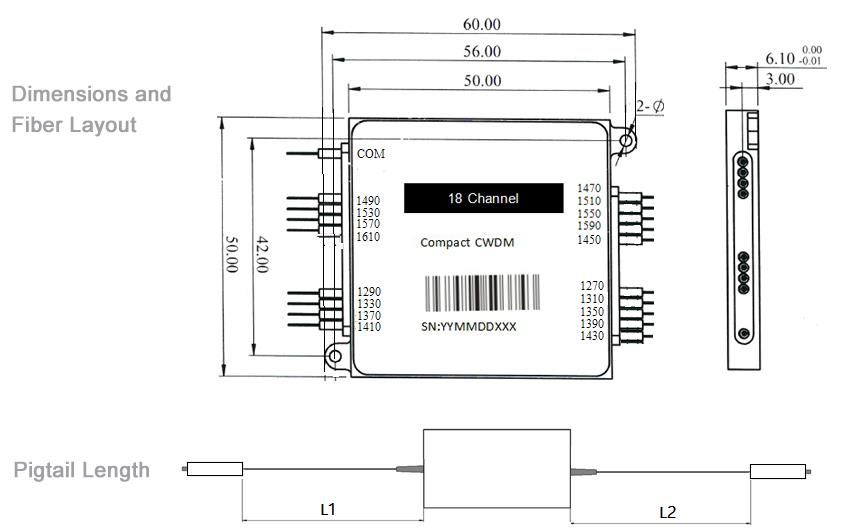

18ch Mini CCWDM Mux Demux 크기

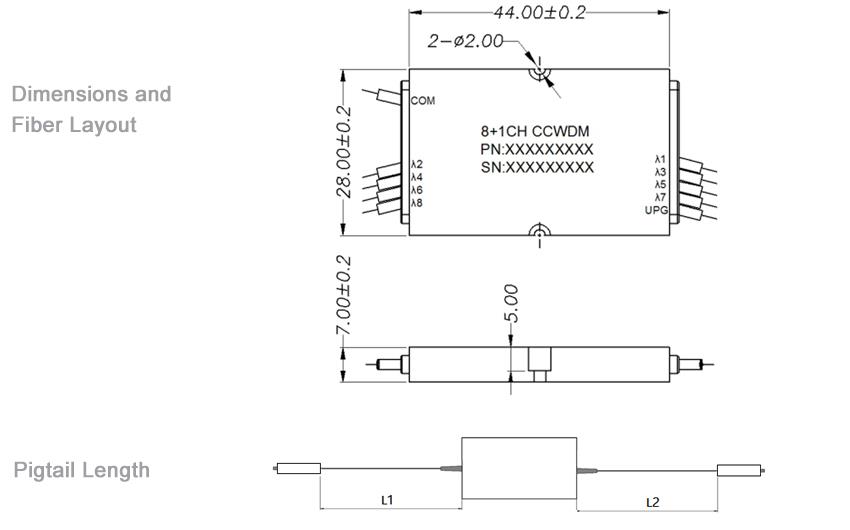

8ch 미니 CCWDM의 크기
4 채널 소형 CWDM Mux Demux 크기
WDM에 대해 자세히 알아보십시오.
1. 어떤 유형의 WDM?
WDM은 CWDM (Sparse Wavelength Division Multiplexing)과 DWDM (Dense Wavelength Division Multiplexing)으로 세분 될 수 있습니다. CWDM의 채널 간격은 20nm이고 DWDM의 채널 간격은 0.2nm에서 1.2nm입니다. 따라서 CWDM은 DWDM과 관련하여 스파 스 파장 분할 다중화 기술이라고합니다.
2. DWDM과 장점은 무엇입니까?
DWDM은 고밀도 대역 간격 (0.4nm 또는 0.8nm), 많은 수의 채널 및 높은 기술 요구 사항을 갖춘 고밀도 파장 분할 다중화입니다. 주로 트렁크 회선에서 사용되며 로컬 네트워크 및 대도시 네트워크도 널리 사용됩니다. 단일 채널은 전송률이 높고 시스템 용량이 큽니다.
장점 : DWDM 광학 모듈은 크기가 작으며 추가 파장 제어 장치가 필요합니다. 주요 이점은 회선 대역폭 확장을 해결하는 가장 효과적인 솔루션이라는 것입니다.
3. CWDM은 무엇입니까?
CWDM은 넓은 채널 간격 (20nm)과 적은 수의 채널 (채널 폭 1200 ~ 1700nm의 16 개 채널)을 갖는 대략적인 파장 분할 다중화입니다. 대도시 지역 네트워크의 액세스 네트워크에 주로 사용되는 낮은 기술 요구 사항. 단일 채널 전송 속도는 비교적 낮고 시스템 용량은 크지 않습니다.
4. CCWDM과 장점은 무엇입니까?
CCWDM은 미니 파장 분할 멀티플렉서로 CWDM의 미니 버전입니다. CWDM 패키지의 크기는 기본적으로 110 × 80 × 12mm입니다.
반대로 CCWDM은 패키지 크기가 훨씬 작습니다. CCWDM의 인접 채널은 병렬 빔을 사용하여 파이버 대신 여유 공간에 캐스케이드합니다. 계단식으로 사용되는 광섬유가 없으면 CCWDM 패키지는 41 x 28 x 8.7 mm3에 불과하며 이는 표준 CWDM 패키지보다 10 배 더 작습니다.
장점 : 장치 및 프로세스 안정성, 제조 비용 절감, 소형 패키지 크기, 높은 확장 성 (4/8/10 이상의 채널), 저렴한 비 냉각 레이저 기술을위한 데이터 통신 네트워크 / 통신 네트워크.
5. CWDM 광학 모듈, DWDM 광학 모듈 및 CCWDM 모듈에 더 적합한 것은 무엇입니까?
비용 측면에서 CCWDM은 CWDM 및 DWDM보다 저렴합니다. CWDM 광 모듈은 기가비트 이더넷 및 파이버 채널을 채택하기위한 편리하고 저렴한 솔루션을 제공합니다. CCWDM은 광통신 성능, 낮은 제조 비용, 작은 패키지 크기 및 높은 확장 성 (4/8/10 이상의 채널)을 채택하여 저비용 비 냉각 레이저 기술에 적합한 데이터 통신 네트워크 / 통신 네트워크를 채택합니다. 반면, DWDM은 일반적으로 밀도가 높은 채널 간격을 사용하며 더 먼 거리에서 더 큰 광 네트워크에 사용됩니다.
