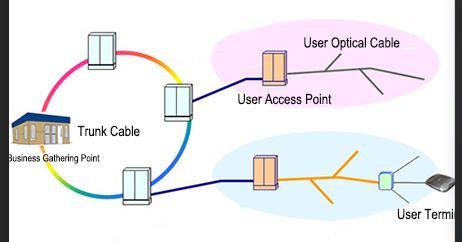

국은 트렁크 광 케이블을 통해 여러 (10-20) 개의 트렁크 광 교차 연결을 연결합니다. 각 트렁크 광 크로스는 분배 광 케이블을 통해 여러 배선 광 크로스 연결을 연결합니다.
각 배선 광 크로스는 여러 (수십 개의) 광섬유 분배 상자를 연결하고, 각 광섬유 분배 상자는 광섬유 케이블을 통해 여러 (10 명 이상) 사용자에게 연결됩니다.
이를 통해 국은 몇 개의 발신 광 케이블만으로 수만 명의 사용자를 수용 할 수 있습니다. ODN의 트렁크 광 케이블 라인 (트렁크 광 케이블 및 트렁크 광 교환)은 일반적으로 계획 및 구성됩니다. 일반적으로 단일 건설은 약 5 년 동안 특정 지역의 비즈니스 요구를 충족시킵니다.
Wiring 광 케이블 라인 및 광 케이블 라인 도입은 비즈니스 요구에 따라 구축됩니다. 마이크로 그리드의 구성은 구성 조건이있는 경우에만 가능합니다. 트렁크 / 배포 광 크로스의 제한된 엔드-투-엔드 용량과 광 케이블에 의해 배치 된 파이프 라인 /로드의 자원으로 인해 트렁크 광 크로스 커넥트 수와 배선 광학 크로스 커넥트 수의 비율이 부적절합니다. 광 케이블 및 광 교차 연결 리소스 사용률의 심각한 불균형 따라서 트렁크 광 교환 수와 배선 광 교환 수의 비율은 ODN의 상태를 나타내는 중요한 지표입니다.
분배 라인의 광 분배 단의 광섬유 코어는 액세스되는 서비스 유형에 따라 광대역 서비스, 무선 프론트 홀 및 전용 라인 파이버 코어로 나뉩니다.'는 다양한 서비스의 핵심 요구 사항을 분석하기 위해 주거 지역 사회를 예로 들어 보자.
(1) 광섬유 코어 소개
광섬유 코어의 도입은 광 케이블에 도입 된 각 서비스의 구성 코어입니다.
광대역 액세스를위한 코어 수는 파이버 분배 상자 수, 일반적으로 파이버 분배 상자 당 2 개의 코어에 비례합니다. 분배 상자 수는 주거 단위 수와 층 높이 및 각 층의 세대 수와 관련이 있습니다.
프론트 패스 코어. 일반적으로 다층 주택의 20 개 건물마다 매크로 스테이션 (36 코어)이 고려되며, 고층 건물 및 고밀도 주택의 각 건물에 대해 6 코어 룸 분할 코어가 고려됩니다.
임대 회선에 대한 요구는 지역 사회마다 크게 다릅니다. 일반적으로 거리 건물의 전용 회선 요구 사항 만 고려됩니다. 일반적으로 10 개의 파사드마다 하나의 전용선 (6 코어)을 고려해야하며 각 라이트 크로스는 12 코어 이상이어야합니다.
(2) 분배 케이블 코어
분배 광 케이블의 핵심은 실제로 각 서비스가 차지하는 분배 광 케이블의 핵심입니다.
광대역 액세스의 코어는&"스플리터 박스 수 x 1.1 / N GG"에 의해 추정되며, 여기서 N은 분배 광학 크로스에서의 스플리터의 분할 비율이며, 각 스플리터 박스는 일반적으로 1 코어 만 필요하지만 또한 섬유 분배 박스의 10 % 미만이 2 개의 코어를 차지할 수있다.
프론트 패스 파이버 코어, 일반적으로 매크로 스테이션은 18 개 코어의 실제 점유에 따라 고려됩니다. 룸 부문의 RRU / AAU는 일반적으로 계단식으로 구성되어 있기 때문에 고층 및 고밀도 주거용 객실은 건물 당 2 개의 코어로 나뉩니다.
일반적으로 고층 및 고밀도 셀에는 576 코어 광 전송 장치가 필요합니다. 상업용 건물, 다층 주거용 건물 및 도시 교외에는 종종 288 코어 광 전송 장치가 장착되어 있습니다. 무선 프론트 홀을위한 패시브 WDM의 비율도 매우 높습니다. 따라서 전체적으로 4 개의 8 개의 배선 광 가교를 하나의 트렁크 광 가교와 연결하는 것이 합리적입니다.
