호환 되는 광학 모듈의 호환성을 판단 하는 방법

호환되는 광학 모듈이 왜 그렇게 인기가 있습니까?

1. 모든 네트워크에서 호환되는 광학 모듈에 대한 많은 선택 사항이 있습니다.

구리 코어 네트워크, 단일 모드 섬유, 멀티 모드 섬유, 두 개 또는 다른 네트워크의 혼합물을 선택하면 이러한 광학 모듈의 가격이 매우 저렴하여 장비에 적합하며 반드시 브랜드의 원래 광학 모듈은 아닙니다.

2. 원래 광학 모듈보다 경쟁력이 더 큽니다.

브랜드 효과는 매우 일반적인 현상입니다. 이것은 일반적으로 고객이 구매하는 브랜드뿐만 아니라 제품 자체에 돈을 지출하고 있음을 보여줍니다. 더 많은 돈을 지출하는 경우 제품이 더 높은 품질을 제공 할 수 있다는 것을 의미하지는 않습니다. 브랜드 호환 광학 모듈을 사용하는 등 브랜드 시스템을 완전히 개선하려면 수천 달러를 절약하고 동일한 효과를 얻을 수 있습니다.

3. 더 긴 유효성과 더 나은 서비스를 갖춘 보증

판매 후 서비스는 매우 중요, 대부분의 제품의 경우와 마찬가지로. 브랜드 호환성 및 보증 기간이 길어집니다. 광 모듈의 품질은 광섬유 링크의 전송 효과에 직접적인 영향을 미칠 수 있습니다. 원래 광학 모듈의 품질은 매우 좋지만 가격은 매우 비쌉니다. 현재, 많은 공급 업체가 제공하는 호환 광학 모듈은 원래의 광학 모듈과 비교할 수 있으며, 가격은 사용자가 많은 비용을 절약 하는 데 도움이 될 수 있는 매우 유리하다.

호환되는 광학 모듈의 호환성과 품질을 판단하는 방법은 무엇입니까?

대규모 네트워크 전송 시스템에서 비용 절감은 특히 많은 수의 광학 모듈, 특히 원래 광학 모듈이 필요한 경우 매우 중요한 요소입니다. 따라서 이러한 종류의 문제를 해결하기 위해 호환 모듈이 등장했습니다. 호환되는 광학 모듈의 품질을 확인하는 방법?

1. 당사 모듈에 sff-8472 표준에 지정된 데이터 진단 모니터링 인터페이스(ddmi)가 있습니까?

Ssff-8472 표준은 호환되는 광학 모듈의 품질과 호환성을 판단하는 핵심 요소입니다. SFF 위원회가 광학 모듈의 데이터 진단 모니터링 인터페이스(ddmi)를 정의하도록 공식화되어 광학 모듈의 파라미터를 실시간으로 이해하는 데 도움이 됩니다. DDM 또는 DOM이라고도 하는 Ddmi는 하나 이상의 데이터가 제조업체에서 지정한 표준 매개 변수를 초과할 때 경보 기능을 사용합니다.

DDM 모니터링 매개 변수

2. 모듈에 고장 위치 기능이 있습니까?

고장 위치 기능을 통해 엔지니어가 문제를 찾고 광학 모듈을 신속하게 수리하며 가동 중지 시간을 줄일 수 있습니다.

호환되는 광학 모듈에 데이터 진단 모니터링 기능(DDM)이 있는 경우 DDM을 사용하여 출력 광학 전력, 가상 채널 연결(VCC) 등 광학 모듈의 모든 파라미터를 분석하여 광학 링크의 고장 지점을 확인할 수 있습니다.

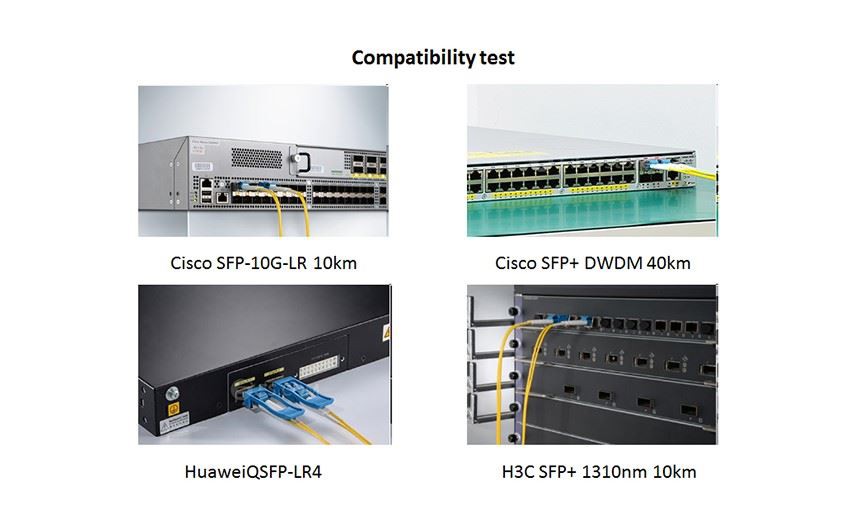

3. 우리의 모듈이 호환성 검증을 통과했는지?

광학 모듈의 성능을 결정하는 유일한 방법은 모듈의 작동 상태를 확인하기 위해 스위치에서 호환성을 테스트해야 합니다. 일반적으로 광학 호환성이 높아지을 수 있습니다.

4. 호환 되는 광학 모듈의 호환성을 테스트 하는 방법?

스위치 호환성 테스트는 광학 모듈이 출하되기 전에 수행되어 각 모듈이 100% 호환될 수 있도록 합니다. 광 모듈의 품질은 광섬유 링크의 전송 효과에 직접적인 영향을 미칠 수 있습니다. 원래 광학 모듈의 품질은 매우 좋지만 가격은 매우 비쌉니다. 현재, 많은 공급 업체가 제공하는 호환 광학 모듈은 원래의 광학 모듈과 비교할 수 있으며, 가격은 사용자가 많은 비용을 절약 하는 데 도움이 될 수 있는 매우 유리하다.

네트워크 배선에는 스위치와 광학 모듈 간의 호환성이 여러 가지 가능성이 있습니다. 일반적으로 스위치 사이에 점퍼 오류라는 다섯 가지 주요 이유가 있습니다. 연결 공동 고장; 점퍼의 증가로 인한 심각한 광학 감쇠; 새로운 광학 모듈의 불일치; 시스템 오류를 전환합니다. 이러한 측면에서 시작하여 실패의 원인을 테스트합니다.

네트워크 배선에서 스위치 광학 모듈의 비호환성을 해결하는 방법?

테스트 단계는 다음과 같습니다.

(1) 점퍼와 어댑터를 교체하고, 네트워크가 작동 후에도 여전히 떨어지고 다음 단계 테스트를 수행합니다.

(2) 광학 모듈을 교체하고 장치를 재구성하지만 여전히 변경되지 않습니다.

(3) 광감쇠의 광전력 검출을 통해, 정상임을 확인한 후, 고장 시스템의 바닥 스위치가 교체되고, 결함은 여전히 존재한다.

세 가지 종류의 테스트를 통해 오류를 해결할 수 없습니다. 코어 및 바닥 스위치의 포트 구성을 확인할 수 있습니다. 두 개의 광학 포트는 1000m 모드에서 관리되어야 하며 프로토콜은 자동으로 협상됩니다. 기간 동안 실행한 후 반복오류가 발생할 수 있습니다. 이 문제를 분석한 후 두 스위치에서 사용하는 모듈 간의 프로토콜 실패로 인해 포트가 다운되었다는 결론을 내릴 수 있습니다.

고장의 원인을 확인하기 위해 여러 모듈을 교체하고 전기 인터페이스 및 광학 컨버터를 통해 테스트할 수 있습니다. 그런 다음 두 스위치의 전기 인터페이스에 각각 연결하고 두 개의 100MB 전기 인터페이스를 구성하여 두 개의 100MB 전기 인터페이스를 구성하여 한 쌍의 광학 컨버터를 교체하면 결함이 완전히 제거되어야 하며 재발하지 않습니다.

새 스위치와 기존 스위치 와 광학 모듈 간의 비호환성 문제는 배선에 주의를 기울여야하며 해결하기가 복잡하지 않습니다. 이 문제는 광학 컨버터를 사용하여 전기 인터페이스를 구성하고 100m를 강제로 사용하여 성공적으로 해결할 수 있습니다. 사용된 광학 컨버터는 동일한 모델이어야 합니다. 100m는 두 개의 전기 인터페이스에 대해 구성되어야 합니다. 자동 협상 모드는 각 전기 인터페이스의 구성을 위해 취소해야 합니다.

호환되는 광학 모듈이 신뢰할 수 있는지 여부를 판단하는 세 가지 요소가 있습니다.

1. sff-8472 표준에 지정된 데이터 진단 모니터링 인터페이스(ddmi)

2. 오류 위치 기능

광섬유 링크에서 결함 위치는 사람들이 결함을 신속하게 찾고 수리하고 가동 중지 시간을 줄이는 데 도움이 될 수 있습니다. sff-8472 표준을 충족하는 광학 모듈은 일반적으로 DDM(데이터 진단 및 모니터링)의 기능을 갖는다. 우리는 광섬유 링크의 고장 점을 결정하기 위해 송신 전력, 수신 전력, 작동 온도, VCC, 송신기 바이어스 경고 및 경보 상태를 종합적으로 분석하기 위해이 기능을 사용할 수 있습니다.

3. 호환성 확인

호환성 검증은 광 모듈의 성능을 결정하는 유일한 방법인 호스트 장비에서 요구하는 작업 환경에서 광학 모듈을 정상적으로 실행할 수 있는지 여부를 분석하는 것입니다. 일반적으로 광학 호환성이 높아지을 수 있습니다.

경우에 따라 작업 환경이 좋지 않으면 광학 모듈의 성능이 저하되거나 전송 장애가 발생할 수 있습니다.

1. 전압은 광학 모듈의 표준 값을 초과합니다.

2. 수신된 전력은 광학 모듈 수신기의 감도보다 높거나 낮습니다.

3. 온도가 광학 모듈의 표준 값을 초과합니다.
