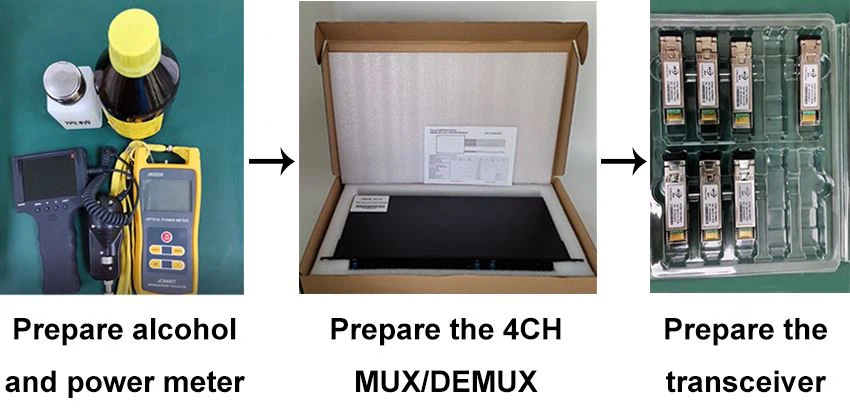

연결하기 전에 Absolute 알코올을 사용하여 광섬유 패치 코드를 청소하십시오.
그런 다음 Fiber End-face Visual Inspector를 사용하여 확인합니다.
연결하기 전에 깨끗한지 확인해야 합니다.
MUX DEMUX 및 광 트랜시버를 더럽게 만들지 마십시오. 광 파워 미터를 준비하여 연결 여부와 빛이 있는지 확인하십시오.v
패치 코드를 사용하여 MUX와 광 트랜시버(스위치/장비)를 연결합니다.
우리는 이것을 사용합니다HT6000 DWDM 시스템설치 테스트를 수행하는 스위치로 장비.
C21 SFP는 스위치에 연결하고 패치 코드를 사용하여 연결 C21 SFP Tx는 MUX C21에 연결합니다.
C21 SFP Rx는 MUX C22에 연결
com 포트를 테스트할 수 있습니다. 이 COM이 빛을 수신할 수 있으면 MUX가 정상임을 표시하고 SFP 트랜시버도 정상임을 표시합니다.
DEMUX C21 포트를 테스트할 수 있고 표시등이<-8~-22인지 확인하므로="">
C22 SFP는 스위치에 연결하고 패치 코드를 사용하여 연결 C22 SFP Rx는 DEMUX C21에 연결 C22 SFP Tx는 DEMUX C22에 연결
Mux C22 포트를 테스트할 수 있습니다.
조명이<-8~-22인지 확인하면="" 됩니다.="" mux는="" 정상이고="" sfp="" 트랜시버도="">
C21 SFP Rx는 Mux C22에 연결
C23 C24 모듈을 설치하는 방법은 무엇입니까?
C23 SFP는 스위치에 연결하고 패치 코드를 사용하여 연결 C21 SFP Tx는 MUX C23에 연결하고 C23 SFP Rx는 Mux C24에 연결합니다.
C24 SFP는 스위치에 연결하고 패치 코드를 사용하여 연결 C24 SFP Tx는 DEMUX C24에 연결하고 C24 SFP Rx는 DEMUX C23에 연결합니다.
