100GCFP/CFP2/CFP4, CXP 및 QSFP28을 포함한 다양한 패키지로 제공됩니다. 이러한 다양한 100G 패키징 형태 중에서 QSFP28 광 모듈은 높은 포트 밀도, 낮은 전력 소비 및 저렴한 비용의 장점으로 인해 100G 네트워크의 주요 패키징 방법이 되었습니다. 더 많은 컨텐츠를 보여드리겠습니다.
1. 100GBASE-LR4 QSFP28 광 모듈
100GBASE-LR4 QSFP28 광 모듈은 일반적으로 LC 단일 모드 광섬유 패치 코드와 함께 사용되며 최대 전송 거리는 10km에 달할 수 있습니다. 100GBASE-LR4 QSFP28 광 모듈은 25Gbps 전기 신호의 4개 채널을 LAN WDM 광 신호의 4개 채널로 변환한 다음 단일 채널로 다중화하여 100G 광 전송을 달성합니다. 수신 측에서 모듈은 100G 광 입력을 LAN WDM 광 신호의 4개 채널로 역다중화한 다음 전기 신호 출력 채널의 4개 채널로 변환합니다.
2. 100GBASE-SR4QSFP28광 모듈
100GBASE-SR4 QSFP28 광 모듈은 병렬 100G 광 모듈입니다. QSFP28 전이중 광 모듈은 4개의 독립적인 송수신 채널을 제공하며, 각 기능은 OM4 MMF의 100미터에서 25Gbps로 작동할 수 있으며 전체 데이터 속도는 100Gbps입니다.
100GBASE-SR4 QSFP28 광 모듈이 송신단에서 신호를 전송할 때 전기 신호는 레이저 어레이에 의해 광 신호로 변환된 다음 리본 다중 모드 광섬유에서 병렬로 전송됩니다. 수신단에 도달하면 광검출기 어레이가 병렬 광 신호를 변환합니다. 병렬 전기 신호로
3. 100GBASE-PSM4 QSFP28 광 모듈
QSFP28 PSM4 광 모듈은 데이터 통신 애플리케이션의 광 상호 연결을 위해 설계된 고속 및 저전력 제품입니다. PSM4 MSA 광 인터페이스 사양을 준수하고 핫 스왑 가능한 QSFP 폼 팩터가 있으며 디지털 진단 기능이 내장되어 있으며 각각 25.78Gbps의 데이터 속도가 가능한 4개의 독립적인 전이중 채널이 있습니다.

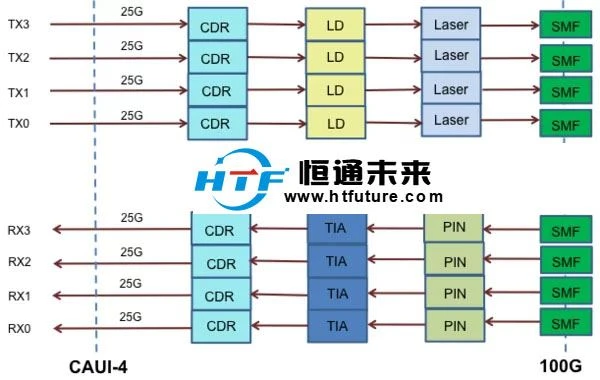

QSFP28 PSM4 광 모듈은 주로 40G 및 100G 이더넷에서 사용되며 고대역폭 모듈은 단일 모드 광섬유를 통해 100GbE 광 링크를 지원합니다. 다음 그림은 100G 이더넷에서 PSM4 QSFP28 광 모듈의 작동 원리입니다.
4. 100GBASE-CWDM4 QSFP28 광 모듈
QSFP28CWDM4 광 모듈의 전송 속도는 103.1Gbps이며 주로 컴퓨팅, 고주파 거래 및 기타 분야에서 사용됩니다. 비용은 QSFP28 PSM4 광 모듈보다 훨씬 높습니다.
QSFP28CWDM4 광 모듈은 CWDM(Coarse Wavelength Division Multiplexing) 기술을 통해 1270nm, 1290nm, 1310nm 및 1330nm의 4가지 파장을 단일 모드 광섬유에 다중화하여 전송합니다. 다음 그림은 100G 이더넷에서 PSM4 QSFP28 광 모듈의 작동 원리입니다.
이 기사에서는 4개의 100G QSFP28 광 모듈에 대한 기본 정보를 소개합니다. 이 글에서 언급한 일반 제품 외에도 Cisco, Huawei 등 주요 브랜드와 호환되는 다른 제품이 있습니다. 자세한 내용은 공식 웹 사이트를 방문하십시오
