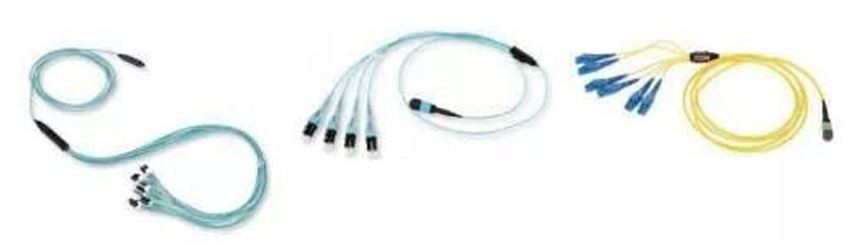

MTP/MPO-LC 브랜치 점퍼란?
분기 점퍼는 한쪽 끝에 멀티 코어 MTP/MPO 커넥터가 있는 광섬유 부품과 다른 쪽 끝에 는 단일 또는 이중 코어 LC 커넥터가 있는 외부 칼집 브랜치입니다. 트렁크 케이블, 트렁크 확장 케이블 또는 뒷면의 단일/이중 커넥터 모듈에 대한 MTP/MPO 커넥터에 대한 변환을 제공합니다.
MTP/MPO-LC 브랜치 점퍼를 사용하면 어떤 이점이 있습니까?
네트워크 시스템을 설계할 때는 구조화된 케이블을 미리 계획하는 것이 매우 중요합니다. 우리의 목표는 현재 네트워크 요구를 해결하고 향후 개발에 적응하는 것입니다. 구조화 케이블 시스템은 네트워크가 진화함에 따라 인프라를 이동, 추가 또는 변경하는 일반적인 작업을 유연하게 처리할 수 있습니다. 고밀도 LAN 또는 스토리지 스위치에서 MTP/MPO-LC 분기 점퍼를 사용하면 구조화 된 케이블링을 개선하는 데 도움이 될 수 있습니다.
전통적인 점퍼보다 브랜치 점퍼 어셈블리를 사용하는 주요 장점 중 일부는 다음과 같습니다.
1. 분기 점퍼는 고밀도 스위치 포트 복제를 구현하는 청결하고 고밀도 방법을 제공하므로 스위치의 포트 손상 또는 오류의 위험을 줄입니다.
2. 분기 점퍼는 캐비닛의 공간을 적게 차지하며 기존 점퍼보다 수직 관리가 더 좋습니다. 12코어 브랜치 점퍼의 한쪽 끝에 있는 브랜치는 코어 번호가 동일한 점퍼보다 훨씬 작습니다.
3. LAN 및 스토리지 네트워크의 광섬유 케이블 혼잡을 줄입니다. 냉각 공기 흐름의 증가를 개선하고 움직임을 쉽게, 증가 및 변경할 수 있습니다.
4. Branch 점퍼는 배선 인프라와 전자 장비 간의 원활한 통합을 제공하기 위해 전자 장비의 네트워크 포트에 맞게 엔지니어링 사용자 지정을 포함하여 사용할 수있는 상호 L 지점을 제공합니다.
MTP/MPO-LC 브랜치 점퍼의 일반적인 응용 분야는 무엇입니까?
MTP/MPO-LC 분기 점퍼는 블레이드 스위치 보드 카드의 포트 복제에 사용되어 이러한 포트를 다른 장치에 쉽게 연결할 수 있습니다. 특정 응용 프로그램과 삽입된 구성 요소를 기반으로 분기 점퍼, 모듈 분기 점퍼 및 트렁크 분기 점퍼에는 두 가지 유형이 있습니다.
모듈 분기 점퍼는 MTP/MPO-LC 모듈의 뒷면에 직접 연결하고 스위치 포트를 동일하거나 인접한 랙에 있는 분포 프레임에 복사합니다. 일반적으로 이 응용 프로그램과 함께 스위치는 MDA 또는 열 헤더 전환에 있습니다.
스위치 매핑 배포 프레임은 스위치가 있는 위치 외부에 있습니다. 이 응용 프로그램을 배포하는 것은 일반적으로 공통 스왑 영역및 포트 복제가 있는 경우 필요한 기본 배포 영역(MDA)입니다.
MTP/MPO-LC 분기 점퍼에는 어떤 LC 분기 길이를 사용해야 합니까?
최적의 분기 점퍼 LC 분기 길이는 프레임 유형, 블레이드 유형, 블레이드 포트 수, 포트 방향 및 라우팅과 같은 요인에 따라 달라집니다.
MTP/MPO-LC 분기 점퍼가 스위치에 대해 어떤 방향으로 라우팅되어야 합니까?
최고의 스위치 라우팅 방향은 블레이드 카드의 방향과 팬/섭취 위치의 두 가지 요소에 따라 달라집니다. 예를 들어 스위치가 블레이드 카드의 수평 방향과 팬/공기 섭취 위치인 경우 분기 점퍼가 왼쪽 또는 오른쪽에서 오는 것을 막지 는 않습니다. 반면에 팬/섭취량이 스위치의 한쪽에 있는 경우 분기 점퍼를 다른 쪽에 배치해야 합니다.
이는 블레이드 카드 스위치의 수직 방향에도 적용됩니다.
