오늘날의 인터넷 시대에 엔터프라이즈 네트워크 배포 및 데이터 센터 구성은 광학 모듈 및 스위치와 분리할 수 없습니다. 광학 모듈은 주로 전기 신호와 광학 신호를 변환하는 데 사용되며 스위치는 광전 신호를 전송하는 데 사용됩니다. 많은 광학 모듈 중, SFP + 광학 모듈은 가장 널리 사용되는 광학 모듈 중 하나입니다. 스위치와 함께 사용할 때 서로 다른 연결 모드가 서로 다른 네트워크 요구 사항을 충족할 수 있습니다.

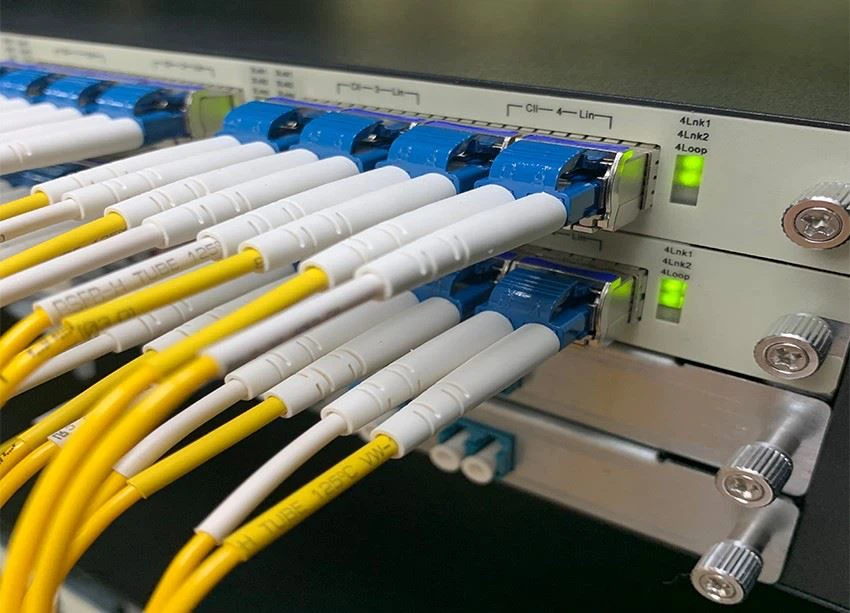

SFP +의 광학 모듈은 무엇입니까?
일종의 10G 광섬유 모듈로서 통신 프로토콜과는 무관합니다. 일반적으로 스위치, 광섬유 라우터, 광네트워크 카드 등과 연결되어 있으며, 데이터 센터의 고속 요구 사항을 충족하고 데이터 센터의 네트워크 확장 및 변환을 실현할 수 있는 10Gbps 이더넷 및 8.5g BPS 파이버 채널 시스템에 적용됩니다.
SFP + 광학 모듈의 종류
정상적인 상황에서는 SFP +의 광학 모듈이 실제 응용 프로그램에 따라 분류됩니다. 일반적인 유형은 10g SFP +, 비디 SFP +, CWDM SFP +, DWDM SFP +입니다.
SFP + 광학 모듈 10g
이러한 유형의 광학 모듈은 일반 SFP + 광학 모듈일 뿐만 아니라 현재 시장에서 주류 설계인 10G SFP 광학 모듈의 업그레이드 버전으로 간주될 수 있습니다.
비디 SFP + 광학 모듈
이러한 유형의 광학 모듈은 WDM 기술을 채택하고, 속도는 11.1gbps에 도달할 수 있으며, 전력 소비가 낮습니다. 그것은 일반적으로 쌍에 사용되는 두 개의 광섬유 잭이 있습니다. 데이터 센터에서 네트워크 구성이 수행되면 광섬유의 사용을 줄일 수 있으며 시공 비용을 절감할 수 있습니다.
CWDM SFP + 광학 모듈
이러한 종류의 광 모듈은 광섬유 자원을 절약할 수 있는 단일 모드 섬유와 함께 사용되는 거친 파장 분할 멀티플렉스 기술을 채택하고 네트워킹에서 보다 유연하고 신뢰할 수 있으며 전력 소비가 적습니다.
DWDM SFP + 광학 모듈
이러한 종류의 광학 모듈은 주로 장거리 데이터 전송에 사용되는 조밀 한 파장 부문 멀티플렉스 기술을 채택합니다. 최대 전송 거리는 최대 80km입니다. 그것은 고속, 대용량 및 강한 광활성의 특성을 가지고 있습니다.
광학 모듈과 스위치의 조합솔루션
다양한 유형의 광학 모듈 및 스위치를 다른 네트워킹 체계에 사용할 수 있습니다. 다음은 광학 모듈의 조합과 SFP +의 스위치의 실제 응용 방식의 데모입니다.
계획 1: 10g SFP + 10G 광학 모듈 및 스위치 간 연결
한 스위치의 10Gbps SFP + 포트에 4개의 10g SFP + 광학 모듈을 삽입한 다음 40g qsfp + 광학 모듈을 다른 스위치의 40Gbps qsfp + 포트에 삽입한 다음 마지막으로 중간에 분기 섬유 점퍼와 연결합니다. 이 연결 모드는 주로 데이터 센터의 네트워크 업그레이드 요구 사항을 빠르고 쉽게 충족할 수 있는 네트워크 확장을 10g에서 40g으로 구현합니다.
구성표 2: 비디 SFP + 10 기가비트 단일 파이버 양방향 광학 모듈 및 스위치 간 연결
비디 광 모듈은 각각 두 스위치의 SFP + 포트에 삽입된 다음 두 스위치의 광 모듈은 광 모듈 연결 포트에 대응하는 LC 광섬유 점퍼에 의해 연결된다. 이는 Telecom 센터에서 데이터를 연결하는 가장 간단하고 효과적인 방법입니다.
구성표 3: CWDM SFP + 10기가비트 광학 모듈 및 스위치 간 연결
트렁크 박스, 광섬유 트랜시버 및 CWDM 거친 파장 분할 멀티플렉스는 CWDM SFP + 광학 모듈을 스위치와 연결하는 데 사용됩니다. 10g 10 기가비트 이더넷 스위치의 RJ45 포트는 CWDM 굵은 파장 다발성 다발성에서 요구하는 CWDM 파장으로 변환됩니다.
구성표 4: DWDM SFP + 10기가비트 광학 모듈 및 스위치 간의 연결
DWDM SFP + 광학 모듈을 스위치의 SMP + 포트에 삽입한 다음 장갑 섬유 점퍼와 DWDM 조밀 파장 부문 멀티플렉스와 연결합니다. 이 연결 모드는 장거리 전송시 광학 신호의 보호를 실현하여 광학 파 손실을 최대한 줄일 수 있으며 장거리 광학 신호 전송에 적합합니다.
광학 모듈과 스위치 간의 연결에 대한 참고 사항
1. 양쪽 단말의 스위치에 사용되는 광 모듈의 파장 및 전송 거리가 동일한지 여부뿐만 아니라 단일 섬유, 이중 섬유 및 단일 모드 멀티 모드의 문제가 있는지 여부에주의를 기울입니다. 두 끝이 같지 않은 경우 해당 변환기를 사용해야 합니다.
2. 광학 모듈을 사용하는 경우 정전기와 충돌을 피하십시오. 충돌이 있는 경우 광학 모듈을 계속 사용하지 않는 것이 좋습니다.
3. 광학 모듈의 양수 및 음수 삽입에주의를 기울이고, 풀 링과 라벨은 위쪽으로 직면해야한다;
4. 광학 모듈을 스위치에 삽입할 때 가능한 한 아래로 밀어 넣습니다. 일반적으로 약간의 진동이 있을 것입니다. 삽입 후 광학 모듈을 부드럽게 꺼내 제자리에 설치되었는지 여부를 확인할 수 있습니다.
5. 광학 모듈을 분해할 때 팔찌를 광학 포트로 90°의 위치로 당겨야 하며 광학 모듈을 꺼내야 합니다.
