스위치의 네 가지 유형의 네트워크 구조 모드:

계단식

가장 일반적으로 사용되는 네트워킹 방식으로 스위치의 캐스케이드 포트(UpLink)를 통해 연결됩니다. 캐스케이딩은 특정 방식으로 서로 연결된 두 개 이상의 스위치로 정의할 수 있습니다. 필요에 따라 여러 스위치를 다양한 방식으로 종속 연결할 수 있습니다.

캠퍼스 네트워크(캠퍼스 네트워크)와 같은 더 큰 근거리 통신망에서는 일반적으로 여러 스위치가 성능과 목적에 따라 버스, 트리 또는 스타 캐스케이드 구조를 형성합니다.

스위치를 무한정 캐스케이딩할 수 없다는 점에 유의해야 합니다. 일정 수 이상의 스위치를 캐스케이딩하면 결국 브로드캐스트 스톰이 발생하여 네트워크 성능이 심각하게 저하됩니다.

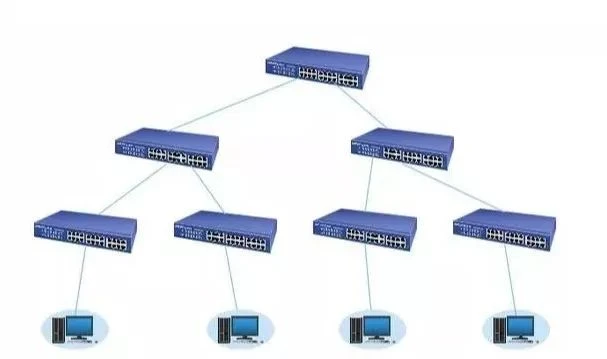

구조 다이어그램:

727dfaaaaa4ef5e498d2b02b9161fdf1_640_wx_fmt=jpeg&wxfrom=5&wx_lazy=1&wx_co=1

포트 집계

포트 집합은 대역폭을 두 배로 늘리는 목적을 달성하기 위해 두 장치 사이의 여러 물리적 링크를 바인딩하여 논리적 링크를 형성합니다(논리적 링크 대역폭은 물리적 링크 대역폭의 합과 동일함).

대역폭 증가 외에도 포트 집선은 여러 링크에 트래픽을 고르게 분배하고 로드 밸런싱 역할을 할 수 있습니다. 하나 이상의 링크가 실패하면 다른 링크가 정상인 한 트래픽이 다른 링크로 전송됩니다. 이동 중에는 전체 프로세스가 몇 밀리초 안에 완료되므로 중복 역할을 수행하고 네트워크의 안정성과 보안을 강화합니다.

구조 다이어그램:

Switch-2

스태킹

스태킹은 제한된 공간에서 가능한 한 많은 포트를 제공하기 위해 함께 작동하도록 둘 이상의 스위치를 결합하는 것을 말합니다.

여러 스위치가 스택되어 하나의 스태킹 장치를 형성합니다. 스택형 스위치의 성능 지표에는 "최대 스택 가능 수"라는 매개변수가 있는데, 이는 하나의 스태킹 장치에 쌓을 수 있는 최대 스위치 수를 의미하며, 하나의 스태킹 장치에서 제공할 수 있는 최대 포트 밀도를 나타냅니다.

일반적으로 제조업체와 모델이 다른 스위치는 서로 캐스케이딩할 수 있지만 스태킹은 다릅니다. 동일한 유형의 스택 가능 스위치 간에 수행해야 합니다(적어도 동일한 제조업체의 스위치). 계단식 연결은 스위치 사이에서만 가능합니다. 간단한 연결 및 스태킹은 전체 스태킹 유닛을 스위치로 사용하므로 포트 밀도의 증가뿐만 아니라 시스템 대역폭의 확장을 의미합니다.

스태킹은 스위치 포트 밀도와 성능을 크게 향상시킬 수 있습니다. 스태킹 장치는 랙 스위치보다 훨씬 적은 투자와 유연성으로 더 큰 랙 스위치에 필적하는 포트 밀도와 성능을 제공합니다. 이것이 스태킹의 장점입니다.

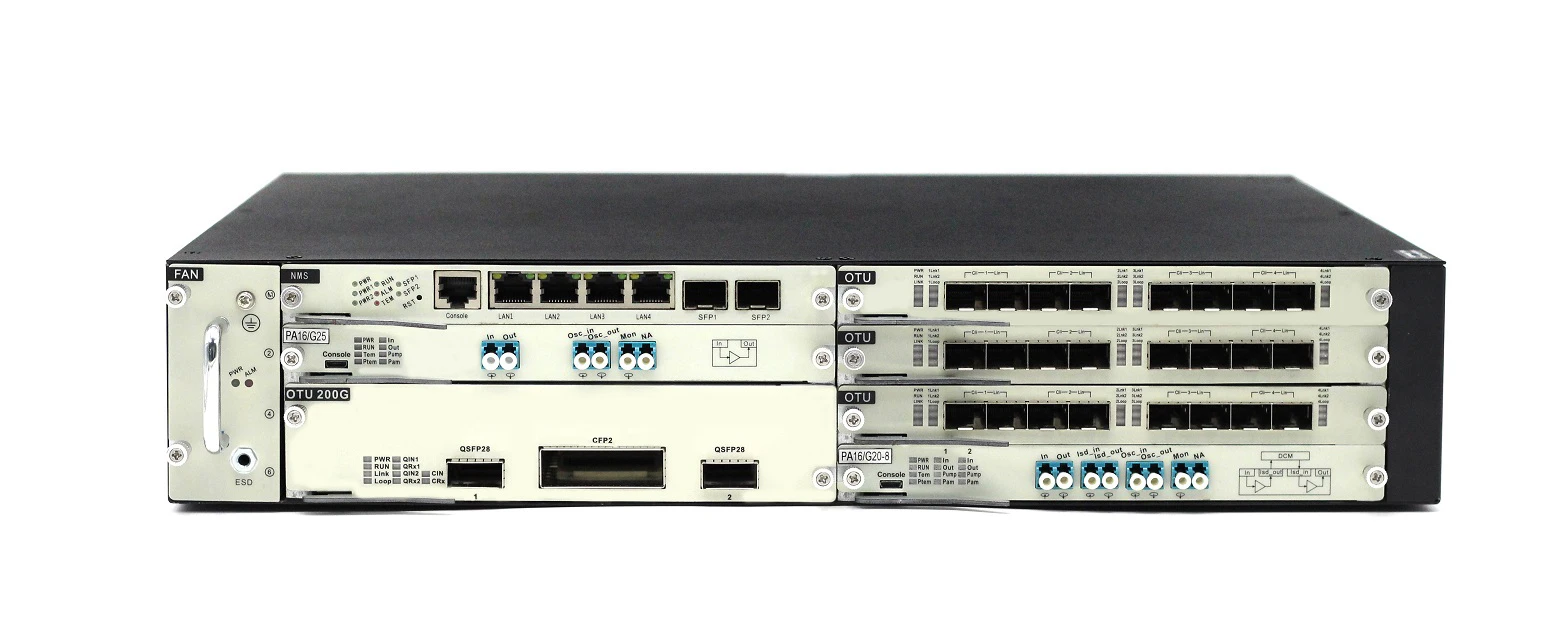

랙스위치는 더 높은 단으로 쌓은 산물이라고 할 수 있습니다. 랙 스위치는 일반적으로 부서 수준 이상의 스위치에 속합니다. 여러 개의 슬롯, 높은 포트 밀도, 여러 네트워크 유형 지원, 우수한 확장성 및 강력한 처리 기능이 있지만 비용이 많이 듭니다.

구조 다이어그램:

Switch-3
