통신에서 아이 라인 (아이 다이어그램이라고도 함).
아이 차트는 오실로스코프의 잔광 효과로 인해 스캔하여 얻은 각 코드 요소 파형을 겹쳐서 구성합니다. 전송 시스템의 성능을 추정하고 향상시키기 위해 실험적 방법을 사용할 때 오실로스코프에서 관찰되는 패턴을 나타냅니다. 아이 그래프를 관찰하는 방법은 오실로스코프를 사용하여 수신 필터의 출력 끝을 확장 한 다음 오실로스코프 수평 스캔 기간이 수신 코드 요소의 기간과 동기화되도록 오실로스코프 스캔 기간을 조정하는 것입니다. 이때 오실로스코프 화면에 보이는 그래프는 사람의 눈처럼 보이기 때문에" 아이 그래프"라고합니다.
아이 차트는 고속 디지털 전송에서 신호 품질을 나타내는 일반적인 지표입니다. 아이 차트에는 일반적으로 데이터 속도 미만의 샘플 속도에 필요한 전압의 일부 시간 샘플이 포함됩니다. 완벽한 아이 다이어그램에는 효과의 주파수에 관계없이 마치 물리학에서 파생 된 것처럼 신호에 대한 엄청난 양의 파라 메트릭 정보가 포함됩니다.
코드 간 누화 및 노이즈의 영향은 디지털 신호의 전반적인 특성을 반영하는 아이 다이어그램에서 관찰 할 수 있으므로 시스템의 장단점을 추정 할 수 있습니다. 따라서 아이 다이어그램 분석은 고속 상호 연결 시스템의 신호 무결성 분석의 핵심입니다. 또한이 그래프를 사용하여 수신 필터의 특성을 조정하여 코드 간 누화를 줄이고 시스템의 전송 성능을 향상시킬 수 있습니다. 엔지니어는이를 사용하여 설계의 신호 무결성을 확인하고 설계 프로세스 초기에 문제를 찾을 수 있습니다. 비트 오류율과 같은 다른 측정과 함께 사용되는 아이 다이어그램은 설계자가 성능을 예측하고 가능한 문제 원인을 식별하는 데 도움이 될 수 있습니다.
테스트에서 아이 차트와 품질 사이에는 밀접한 관계가 있습니다. 아이 다이어그램이 좋고 안정적이라면 모듈의 품질이 좋다는 의미입니다.
많은 종류의 눈 모양이 있으며 눈 차트도 있습니다. 아이 다이어그램의 모양 특징에서 신호의 품질을 빠르게 판단 할 수 있습니다.
1. 아래 눈 차트에는 신호가 누화 또는 사전 악화 일 수 있음을 나타내는&"쌍꺼풀 GG"가 있습니다.

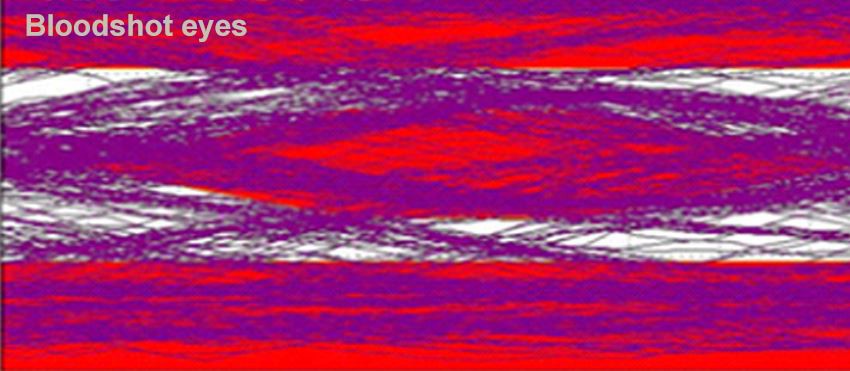

2." 혈병 눈" 잘못된 테스트 방법이나 명백한 PCB 배선 오류로 인해 신호 품질이 좋지 않음을 나타냅니다.
3. 완전한 아이 다이어그램은" 000" 8 개의 상태가 하나의 아이 다이어그램을 형성하는&"111 GG"에.
