일반적인 설명

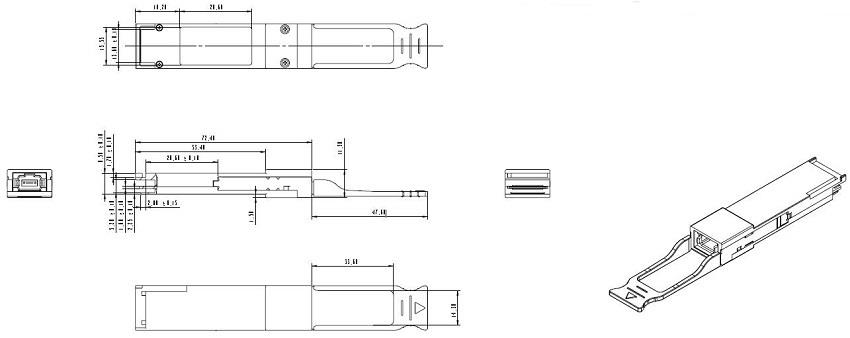

QSFP 전이중 광 모듈은 단일 모드 광섬유를 사용하여 40Gbps 10km의 총 데이터 속도에 대해 각각 10.3Gbps 작동이 가능한 4개의 독립적인 전송 및 수신 채널을 제공합니다. 이 모듈은 1310nm DFB 레이저 어레이를 사용하는 단일 모드 파이버 시스템에서 작동하도록 설계되었습니다. MPO/MTPTM 커넥터가 있는 광섬유 리본 케이블을 QSFP 모듈 콘센트에 꽂을 수 있습니다. QSFP와 PSM LR4는 증가된 포트 밀도와 전체 시스템 비용 절감을 제공하는 일종의 병렬 트랜시버입니다.

양식 유형	QSFP-40G-LR4	상표	HT퓨처
캡슐화	QSFP 플러스	데이터 속도	44.8Gb/초
파장	1271~1331(nm)	도달하다	30킬로미터
상호 작용	MPO / MTP	증권 시세 표시기	증권 시세 표시기
케이블 유형	증권 시세 표시기	DDM 지원	예
TX파워	-6~3dBm	Rx 센스	<>
온도	0 ~ 70도(화씨 32 ~ 158도)	품질 보증	3 년

특징

• 4채널 전이중 트랜시버 모듈

• 채널당 최대 11.2Gbit/s의 전송 데이터 속도

• 단일 모드 파이버의 최대 10km 전송

• 저전력 소비<2.5w,meet class="">

• 작동 케이스 온도: 0 ~ 70도

• 3.3V 전원 전압

• 핫플러그형 QSFP 폼 팩터

• RoHS 6 준수

• 단일 MPO 커넥터 콘센트

• 내장형 디지털 진단 기능

애플리케이션

• Infiniband QDR 및 DDR 상호 연결

• 40G 이더넷

• 독점 고속 상호 연결

데이터 센터

광학적 특성

모수	상징	분	전형적인		최대	단위	메모
송신기
중심 파장	λC	1270	1310		1350	nm	1
RMS 스펙트럼 폭	λrms				3.5	nm	1
평균 런치 파워, 각 레인	파브	-5.5	-0.5		플러스 2.3	데비젼
광학 변조 진폭(OMA)	포마	-4.5	-0.5		플러스 3.5	데비젼	1
두 차선 간의 발사력 차이	Ptx, 차이				5.0	데시벨
OMA에서 발사 전력 - 송신기 및 TDP(Dispersion Penalty), 각 레인	오마-TDP	-9.7				데비젼	1
상승/하강 시간	TR / TF				50	추신
소멸 비율	응급실	3.5				데시벨
상대 강도 노이즈	린				-128	데시벨/헤르츠
광학 반사 손실 허용 오차	톨				12	데시벨
송신기 반사율	증권 시세 표시기				-12	데시벨
송신기 아이 마스크 마진	증권 시세 표시기	10				퍼센트	2
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
평균 발사 전원 OFF 송신기, 각 레인	포프			-30		데비젼

중심 파장	λC	1270	1310		1350	nm
손상 임계값	THd	플러스 3				데비젼
과부하, 각 차선	OVL	플러스 2.3				데비젼
OMA의 수신기 감도, 각 레인	센				-11.5	데비젼
두 레인(OMA) 간의 수신 전력 차이	Prx, diff				5.0	데시벨
신호 손실 주장 임계값	로사	-30				데비젼
신호 손실 Deassert 임계값	손실				-15	데비젼
LOS 히스테리시스	로스	0.5			6	데시벨
광학 반사 손실	증권 시세 표시기				-12	데비젼
전기적 3dB 상위 컷오프 주파수 수신, 각 레인	FC				12	기가헤르츠

권장 전원 공급 장치 필터

광학 인터페이스 레인 및 할당

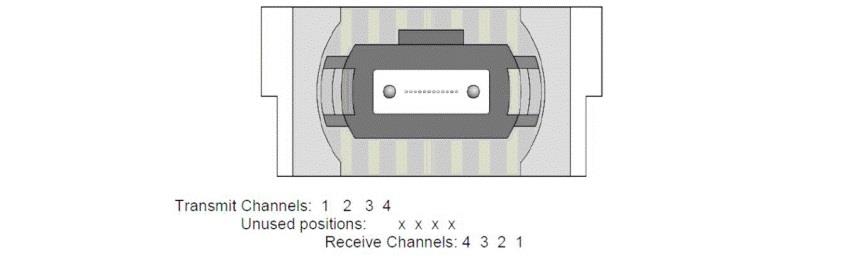

광학 인터페이스 포트는 수 MPO 커넥터입니다. 그림 2와 같이 왼쪽에 있는 4개의 광섬유 위치는 키가 위로 향한 상태에서 광학 전송 신호(채널 1~4)에 사용됩니다. 오른쪽의 광섬유 위치는 광학 수신 신호(채널 4~1)에 사용됩니다. 중앙 4개의 섬유가 물리적으로 존재합니다.
