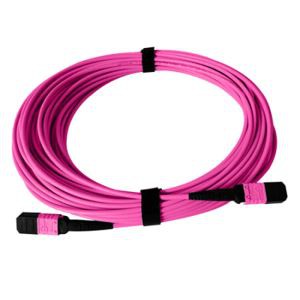

케이블링 네트워크의 12 코어 MPO OM3 다중 모드 파이버 패치 코드

12-144F는 주로 10G/40G/100G 고밀도 구조용 광섬유 케이블링에 사용됩니다.

LSZH 케이블은 연기가 적고 할로겐이 없어 수평 구조 케이블링 영역에 적합합니다.

MTP-LC 사전 종단 광케이블

MTP 백본 광 케이블은 데이터 센터 광섬유 배선에 사용되어 장비와 MTP 사전 종단 광 케이블, 편리한 설치 및 플러그 앤 플레이 사이의 연결을 제공합니다. 10G 데이터 전송 및 데이터 센터의 편리한 업그레이드에 적합하여 공간을 크게 절약하고 데이터 센터의 좋은 환기 작업 환경을 보장합니다. MTP-LC 점퍼의 한쪽 끝 커넥터는 12코어 MTP 광섬유 커넥터이고 다른 쪽 끝 커넥터는 12코어 LC 광섬유 커넥터입니다. MTP 점퍼의 12코어 광섬유는 표준 광섬유 높이를 가지고 있어 제품의 평균 삽입 손실 및 반사 손실이 낮습니다. MTP 광섬유 커넥터는 단일 모드 500배 및 다중 모드 플러깅 1000배에 대해 EIA/tia-455-21a의 요구 사항을 충족하거나 능가합니다. MTP-MTP 점퍼는 OM3/OM4, 싱글모드 9/125μm 등 다양한 사양을 가지고 있습니다.

특징

표준 고정밀 MPO/MTP 광섬유 커넥터 및 심플렉스/듀플렉스 LC/SC 커넥터 채택

신속하게 구성 및 네트워크화할 수 있어 현장 설치 시간 단축

빠른 업그레이드, 병렬 전송 시스템 적용 지원

트렁크 및 브랜치 하네스의 길이는 사용자 정의할 수 있습니다.

광케이블은 느슨한 튜브 구조를 채택하고 외부 피복은 선택적 LSZH/OFNP/OFNR입니다.

제품 특성

와이어 사양	12코어 단층 마이크로 케이블
원형 외경	3.0mm, 기존 선재는 연기가 적고 할로겐이 없습니다.
재료	단일 모드는 노란색, OM3은 밝은 녹색, OM4는 보라색
트렁크 길이	표준 길이는 10m이며, 요구에 따라 지정된 길이를 예약할 수 있습니다.
인장력	20kg 이상(시험 대상은 커넥터와 외피, 화이버 코어가 견딜 수 있는 인장력 9N 이상)
용인	플러스 0.5/- 0m
파이프라인 공간 요구 사항	파이프라인의 최소 내경은 15mm 이상이어야 하며 제품은 비장갑 옥내 배선이어야 합니다.
난연성 특성	기존 케이블은 cm, OFNR과 동일합니다.
MTP 커넥터	포지셔닝 핀과 가이드 핀이 없는 MTP 표준형
단일 모드 삽입 손실	0.75db 이하
다중 모드 삽입 손실	0.6dB 이하
단일 모드 반사 손실	55dB 이상
기존 케이블의 최소 굽힘 반경	단일 모드 16mm, 다중 모드 30mm
3D 간섭계 분석	1000nm < 섬유 높이 < 3000Nm
단일 모드 삽입 각도	- 7.8도에서 +8.2도
다중 모드 삽입 각도	{{0}}.2도에서 +0.2도
중심 내림 값(다중 모드만 해당)	100-300nm

당사의 모든 광섬유는 우수한 성능을 보장하기 위해 전문적으로 설계되고 테스트되었습니다. HTF 제품 포장은 완벽하고 간단하며 쉬운 녹색 환경 보호를 위해 노력하며 모든 방향에서 상품을 보호할 수 있습니다. 또한 고객의 다양한 요구에 따라 라벨 및 포장의 맞춤형 서비스를 제공할 수 있습니다.
