MTP 점퍼는 MT 시리즈 케이싱 디자인으로 보완 된 업계 최고의 고성능 연마기를 채택합니다. 커넥터의 외부 프레임이 어댑터로 잠길 때까지 인서트에 축 방향 압력을 가하기 위해 플러그인 코어 끝에 스프링이 설치되어 있습니다. 플러그인 코어 상단에는 볼록한 키가있어 연결 중 커넥터 간의 상대 위치를 제한하여 광섬유의 올바른 도킹 순서를 결정하고 우수한 성능을 제공합니다. 또한 설치가 쉽고 시간과 비용이 절약됩니다. 네트워크 성능을 최적화하고 서비스 수명을 최대화 할 수 있습니다. MTP 멀티 코어 패치 코드는 오늘날'의 까다로운 고속 광대역 및 데이터 네트워크에서 요구하는 성능과 안정성을 충족합니다. 증가하는 수요와 미래의 기술 개발을 충족하도록 설계되었습니다.
고속 및 대용량 광통신 시스템의 증가하는 요구에 직면하여 MTP / MPO 광섬유 커넥터 및 광섬유 점퍼는 많은 코어의 장점으로 인해 데이터 센터의 고밀도 배선 요구 사항을 충족하는 이상적인 솔루션입니다. , 소형 및 높은 전송률.
MPO 광섬유 점퍼는 MPO 커넥터와 광섬유 케이블로 구성됩니다. IEC 61754-7에 따르면 MPO 커넥터 유형을 구별하는 데는 코어 수 (광섬유 어레이의 어레이 수), 수컷 암 헤드 (암 암컷), 극성 (키), 연마 유형 (PC 또는 APC)과 같은 몇 가지 요소가 있습니다.

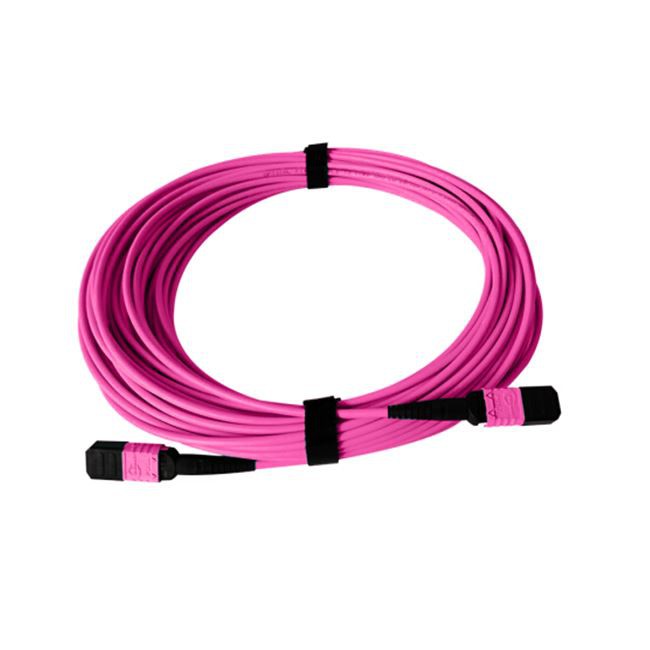

패치 코드 MTP 12 섬유 OM4 MMF TypeB LSZH 3ft
극성 분류 :
유형 A (스트레이트 스루 유형) : 점퍼의 양쪽 끝에서 광섬유 코어의 배열이 동일합니다. 양쪽 끝의 키 방향은 반대이고 키 업은 키 다운에 해당합니다.
B 형 (인터리빙 형) : 점퍼 양단의 코어 배열이 반대입니다. 즉, 한쪽 끝은 다른 쪽 끝의 12 개, 한쪽 끝의 12 개는 다른 쪽 끝의 1 개에 해당합니다. 양쪽 끝의 키 방향은 동일합니다. 즉, 키 업은 키 업에 해당하고 키 다운은 키 다운에 해당합니다.
유형 C (페어 드 인터리빙 유형) : 점퍼는 교차하는 한 쌍의 인접한 코어 위치입니다. 즉, 한쪽 끝의 코어 1은 다른 쪽 끝의 2에 해당하고 한쪽 끝의 코어 12는 다른 쪽 끝의 11입니다. 양쪽 끝의 키 방향도 반대이며 키 업은 키 다운에 해당합니다.
서로 다른 MTP 광섬유 점퍼는 서로 다른 애플리케이션 시나리오를 가지고 있습니다.
1. MTP 광섬유 점퍼는 100g qsfp28 광학 모듈의 상호 연결을 실현하여 광섬유 광대역의 성능을 향상시키는 데 사용됩니다.
2. MTP 분기 광섬유 점퍼를 사용하여 40g에서 4 × 10g로 데이터 전송을 실현하여 다양한 네트워크 연결 효과를 얻습니다.
