이 9/125 OS2 단일 모드 광섬유 케이블은 1G/10G/40G/100G/400G 이더넷 연결을 연결하는 데 이상적입니다. 1310nm에서 최대 10km, 1550nm에서 최대 40km까지 데이터를 전송할 수 있습니다.
고품질 및 비용 효율적인 SM, MM 심플렉스 섬유 패치 코드
패치 코드는 광섬유 전자 제품에 대한 광학 연결을 제공하는 데 사용됩니다. 패치 코드를 사용하면 데이터 센터, 헤드 엔드, 셀룰러 허브 및 중앙 사무실에서 광섬유 패치를 라우팅하는 빠르고 쉬운 방법을 제공합니다. 패치 코드는 들어오는 섬유를 전자 장비에 연결하고 섬유 경로 내에서 패치를 제공하는 상호 연결 또는 교차 연결 경로에 사용할 수 있습니다. 패치 코드에는 심플렉스, 듀플렉스 및 멀티 파이버 어셈블리가 포함됩니다.
HTF의 OM1, OM2, OM3, OM4 또는 OS2 섬유 유형은 기가비트 이더넷, 10 기가비트 이더넷 및 고속 파이버 채널의 수요를 충족합니다. 엄격한 매개 변수 테스트를 통한 모든 종료는 네트워크 성능에서 가장 높은 성능을 보장합니다.
기능:
● 낮은 삽입 손실.
● 높은 복귀 손실.
● 높은 안정성과 신뢰성.
응용 프로그램:
● FTTH, 란, 폰 및 광학 CATV
● 로컬 링 넷
● 광섬유 통신 시스템
● 광섬유 테스트 장비
● 광섬유 센서
사양
광학 사양 | ||||
테스트 조건 | 성능 | |||
FC SC ST LC MU/PC | FC SC ST LC MU/UPC | FC SC ST LC/APC | ||
개시 손실 IL | SM:1310nm/1550nm LD 사워세 | ≤0.3dB | ≤0.3dB | ≤0.3dB |
Rl | SM:1310nm/1550nm LD 사워세 | ≥40dB | ≥50dB | ≥60dB |
기계적 사양 | ||||
무작위로 연결 | ≤0.2dB | |||
진동 5-50Hz 1.5mm 진폭 | ≤0.2dB | |||
0-15kg 인장력 | ≤0.2dB | |||
환경 사양 | ||||
내구성 1000주기 | ≤0.2dB | |||
85°C,100시 | ≤0.2dB | |||
-40°C, 100시 | ≤0.2dB | |||
-40°C-85°C, 5사이클 중 | ≤0.2dB | |||
습도 | ≤0.2dB | |||
섬유 피그테일성능 스펙케이션
| 매개 변수 | 단일 | 듀얼 | 단위 |
표준 페룰러 길이 | 5.5+0.5/-0.0 | 6.0+0.5/-0.0 | M m |
페룰 직경 | 1.000±0.005 또는 1.800±0.005 | M m | |
쐐기 공차 | +/-0.2 | Deg | |
섬유 타입 | 코닝 SMF-28e | ||
섬유 길이 | 선택적 | M | |
코어 스크래치/발굴 | 0/0 | ||
코팅 | AR 코팅, R<>< 0.1%@λc±="" 40nm="" 또는="" 고객=""> | ||
커넥터 | SC, LC, FC, ST, E2000, MU | 재킷 OD(mm) | 1.2,1.6,1.7,1.8,2.0,2.4,2.6,2.8,3.0 |
섬유 모드 | 9/125μm, 50/125μm, 62.5/125μm, | 재킷 칼라 | SM: 노란색/파란색/화이트; OM1&OM2:오렌지; OM3:아쿠아; OM4:아쿠아/바이올렛/마젠타 |
폴란드어 | PC, UPC, APC | 파장 | SM:1310/1550nm MM:850nm |
케이블 타입 | 단순 | 재킷 소재 | LSZH/PVC/OFNR/OFNP |
삽입 손실 | ≤0.3dB | 삽입 손실 | ≤0.12dB |
반환 손실 | SM UPC ≥ 50dB(분) SM APC ≥ 60dB(분) MM P ≥ 35dB (분) | 상호 교환성 및 진동 | ≤0.2dB |
작동 온도 | -40~75°C | 보관 온도 | -45~85°C |
길이 허용 오차
전체 길이(L)(m) | 관용의 길이 (cm) |
0<><> | +5/-0 |
1<><> | +10/-0 |
10<><> | +15/-0 |
40<> | +0.5% x L/-0 |

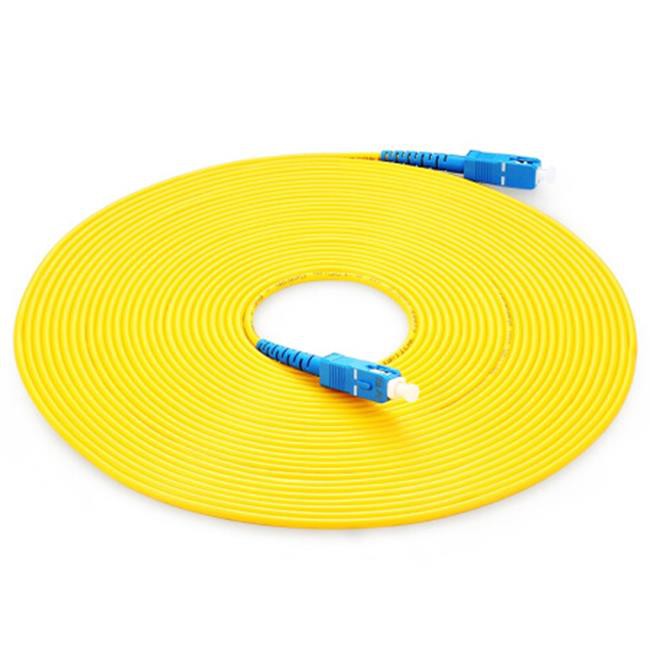

SC/UPC-SC/UPC 듀플렉스 단일 모드 섬유 점프
세라믹 코어, EIA/TIA 604-72 및 고속 배선 네트워크를 갖춘 업계 표준 듀플렉스 광섬유 커넥터
광섬유 구조
구부리기 무감각한 점퍼는 그라데이션 굴절 코어와 홈 설계를 통합하여 가장 까다로운 굽힘 조건에서 코어의 전파 모드를 제어합니다.
광학 신호의 누설을 줄이고 네트워크의 안정적인 전송을 보장합니다.
섬유 코어와 케이블 직경 사이의 완벽한 착용감
9/125um 섬유 코어와 2.0mm 섬유 칼집이 완벽하게 맞어 점퍼를 최대한 보호합니다.
단일 모드 및 멀티 모드 SC 광섬유 패치 케이블, SC-LC, SC-ST, SC-FC, SC-MU, SC-MTRJ, SC-E2000, 9/125μm, 50/125μm, 62.5/125μm, SM, MM, 심플렉스, 듀플렉스, UPC, AC. 맞춤형 디자인 케이블을 사용할 수 있습니다.
SC 광섬유 패치 코드는 가장 초기 유형중 하나이며 가장 일반적으로 사용되는 광섬유 케이블 중 하나이며, 사용 및 비용 절감이 편리하며 가장 저렴한 타입광섬유 패치 케이블입니다. SC 광섬유 패치는 광섬유 네트워크에서 널리 보급됩니다. SC 섬유 패치 케이블은 지르코니아 슬리브와 플라스틱 하우징을 가지고 있습니다.
자주 묻는 질문(FAQ)
Q: OS1과 OS2 케이블의 차이점은 무엇입니까?
A: OS1과 OS2는 단일 모드이며 동일한 작업입니다. 약 300미터 미만의 짧은 패치 케이블은 항상 단단한 버퍼인 OS1로 만들어집니다. 마일단위로 측정되는 장거리 실행은 느슨한 튜브인 OS2입니다.
Q: 배송 전에 모든 상품을 테스트합니까?
A: 예, 배송 전에 모든 장치를 테스트하는 전문 엔지니어가 있습니다.
Q: 비즈니스를 장기적이고 좋은 관계를 어떻게 만들 수 있습니까?
A: 1. 우리는 고객이 혜택을 누릴 수 있도록 좋은 품질과 꾸준한 가격을 유지합니다.
2. 우리는 모든 고객을 우리의 친구로 존중하고 우리는 진심으로 사업을하고 그들이 어디에서 왔는지에 관계없이 그들과 친구를 사귀습니다.
