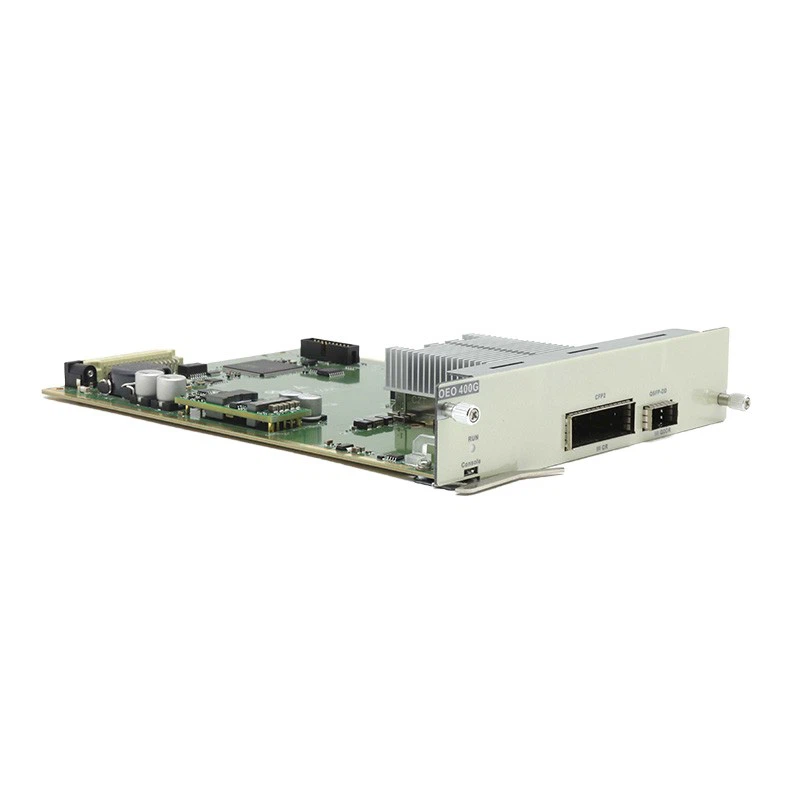

400G OEO 송신기는 1xQSDP-DD 클라이언트 인터페이스와 1xCFP2 라인-측면 인터페이스를 지원하여 단일-채널 400Gbps 대용량-데이터 전송을 지원합니다. 업계 최고의 코히어런트 기술과 FEC 순방향 오류 정정 코딩 기술을 통해 대용량, 장거리-고성능-전송이 가능합니다. 큰 분산 허용 오차: 20000ps.nm, 지원 채널 파장 조정 가능, OSNR 및 비트 오류율의 실시간 모니터링 지원- Coherent DWDM Optics는 광 네트워크의 용량과 범위를 크게 늘릴 수 있습니다. 400G OEO 모델은 HT6000 시리즈 CH04, CH08, CH20 섀시에 적합합니다.
|
체계P매개변수 |
인위적인I지시자 |
|
|
모델 |
HT6000-OEO400G |
|
|
중심 파장 |
DWDM 1529.5~1565.50nm |
|
|
데이터 속도 |
400Gbps |
|
|
400G 인터페이스 |
클라이언트 측 |
QSFP-DD 400G 모듈 |
|
라인 측 |
CFP2 400Gbps 일관성 모듈 |
|
|
FEC(이득, 지연, BER 임계값) |
200G-QPSK, 20% SDFEC, 2x100G |
Rx OSNR 허용 오차: 13.8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Rx OSNR 허용 오차: 15.8dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Rx OSNR 허용 오차: 21dB |
|
|
NMS |
텔넷, SNMP, 웹 |
|
|
크기 |
191(W) x 253(D) x 42(H)mm |
|
|
환경 |
작동 온도 |
-10도 ~ 60도 |
|
보관 온도 |
-40도 ~ 80도 |
|
|
상대습도 |
5% ~ 95% 비-응축 |
|
|
전력 소비 |
50W 이하 |
|
HTFHT6000S에리Chassis는 다양한 서비스를 지원합니다판자혼합:
|
HTFHT6000DWDM시리즈제품 |
|||
|
HT6000 섀시 옵션 (듀얼 AC+ 듀얼 DC 보호 지원) |
1U 19인치 CH04 |
네트워크 관리 슬롯 1개 |
3개의 범용 서비스 슬롯 |
|
2U 19인치 CH08 |
네트워크 관리 슬롯 1개 |
7개의 범용 서비스 슬롯 |
|
|
5U 19인치 CH20 |
네트워크 관리 슬롯 1개 |
19개의 범용 서비스 슬롯 |
|
|
NMS 보드 |
HTF 네트워크 제어 관리 보드 |
||
|
HTF 먹스폰더 보드 |
400G 코히런트 TMUX: 4*QSFP28 ~ 1*CFP2 |
||
|
400G 먹스폰더: 4*QSFP28 ~ 1*QSFP-DD |
|||
|
200G 코히런트 TMUX: 2*QSFP28 ~ 1*CFP2 |
|||
|
40G&100G TMUX: 4*SFP28←QSFP28 또는 4*SFP+⇔SFP28 |
|||
|
10G TMUX: 8*1.25G‐10G 또는 8*100M‐1.25G |
|||
|
HTF 트랜스폰더 보드 광중계 증폭 시스템 |
400G 코히어런트 OEO/트랜스폰더: 1*QSFP-DD ~ 1*CFP2 |
||
|
100G 일관된 OEO: 1*QSFP28 ~ 1*CFP |
|||
|
40G&100G OEO: 3*QSFP28 ~ 3*QSFP28 또는 3*QSFP+ ~ 3*QSFP+ |
|||
|
25G OTU: 4*SFP28←4*SFP28 |
|||
|
10G OEO: 4*SFP+←4*SFP+ |
|||
|
HTF 보호 보드 |
10G OCP(광 채널 보호): 2*SFP+←2*SFP+ |
||
|
OLP: 광 회선 보호(1+1, 1:1, 이중 또는 단일 광섬유 OLP 옵션) |
|||
|
광 증폭 시스템 보드 |
EDFA 보드: 에르븀- 도핑된 섬유 증폭(BA LA PA) |
||
|
RFA: 라만 섬유 증폭기 보드 |
|||
|
SOA: 100G 광 증폭 시스템 |
|||
|
분산 보상 보드 |
DCM: 분산 보상 모듈 |
||
|
HTF MUX DEMUX 보드 |
MDU: 1~16 파장 다중화/역다중화 |
||
|
AWG: 40/48 웨이브 다중화/역다중화 카드 |
|||
|
OADM: 광학 추가 드롭 멀티플렉싱 카드 |
|||
|
광케이블 모니터링 시스템 |
OTDR, OSW, FWDM, OPD, OPC 등 |
||
|
HTF 맞춤형 보드 |
VOA, OSC, PLC/FBT 광 분배기, WSS 등 |
||
진화하는 대역폭 요구 사항을 효과적으로 충족하려면 광섬유 네트워크 용량의 확장이 빨라야 합니다. HTF의 DWDM/OTN 제품은 파장당 네트워크 용량을 늘려 DCI, 메트로 및 장거리 애플리케이션에서 스펙트럼 효율성을 개선하고 비트당 비용을 절감합니다.{1}} 플러그형 모듈을 사용하면 용량을 쉽게 늘리고, 전력 소비를 크게 줄이고, 유지 관리 및 지원을 단순화하고,-아키텍처 성장에 따른 실질적인 비용 지불이-가능합니다.-
HTF 통합 DWDM 솔루션에는 다중화기/역다중화기, 증폭기, OLP/OTDR/WSS/광 스위치 등이 포함됩니다. 플러그 앤 플레이 광학 장치는 유지 관리 비용을 낮추고 기존 인프라 및 연결의 가치를 극대화합니다.
광 네트워크 프로젝트에 전송 용량 업그레이드가 필요한 경우 HTF 팀에 문의하여 적합한 솔루션을 맞춤화해 보세요.
