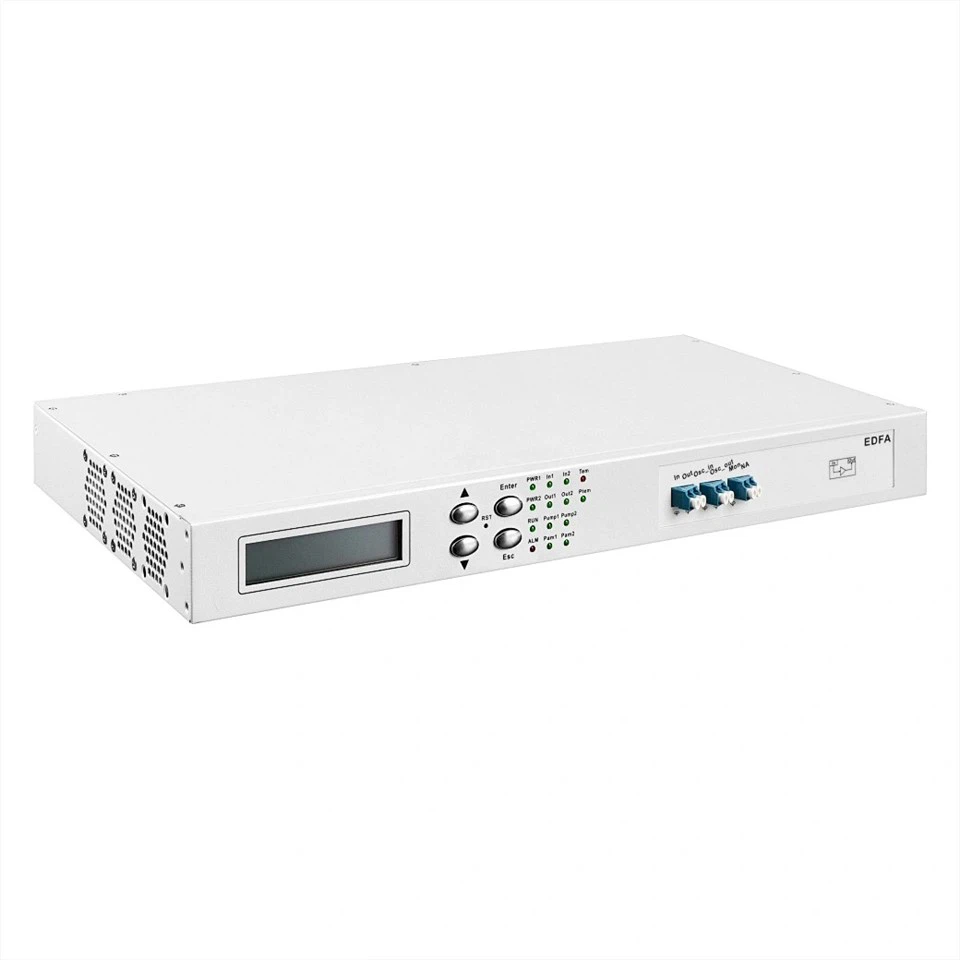

1U EDFA 광 증폭기

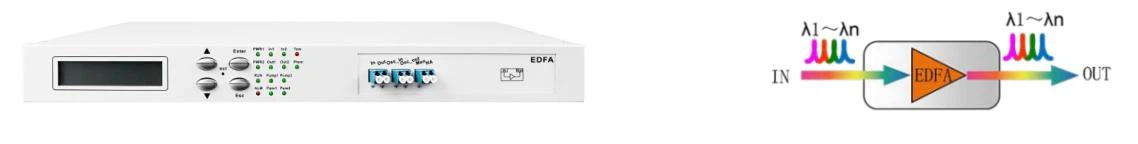

EDFA(Erbium Doped Fiber Amplifier) 광증폭기 장비의 주요 기능은 전송 링크에서 신호광의 전력을 보상하는 것입니다. C 대역에서 최대 48채널(채널 간격 100GHz) 또는 96채널(채널 간격 50GHz)의 광신호를 동시에 증폭할 수 있습니다. 이는 평평한 이득, 조정 가능한 이득 및 낮은 잡음 지수의 특성을 가지고 있습니다. 이는 DWDM 시스템과 미래의 고속-시스템 및 전-광 네트워크 장거리-전송에 없어서는 안될 중요한 부분입니다.
|
매개변수 |
최소. |
일반칼 |
맥스. |
단위 |
|
|
작동 파장 |
1528 |
1565 |
nm |
||
|
출력 전력 |
22 |
dBm |
|||
|
얻다 |
8 |
33 |
데시벨 |
||
|
입력 전원 |
학사 |
-10 |
|
최대 출력 -이득 |
dBm |
|
PA/LA |
(최대 입력-29) |
최대 출력 -이득 |
|||
|
잡음 지수 |
5.0 |
데시벨 |
|||
|
평탄도 확보 |
1.0 |
데시벨 |
|||
|
입력 임계값 |
-34 |
조정될 수 있습니다 |
dBm |
||
|
분극 의존성 손실 |
0.3 |
데시벨 |
|||
|
분극 의존성 이득 |
0.4 |
데시벨 |
|||
|
편광 모드 분산 |
0.5 |
추신 |
|||
|
펌프 전력 누출 |
-29 |
dBm |
|||
|
반사 손실 |
45 |
데시벨 |
|||
|
환경 |
작동 온도 |
-10도 ~ 60도 |
도 |
||
|
보관 온도 |
-40도 ~ 80도 |
도 |
|||
|
상대습도 |
5% ~ 95% 비-응결 |
||||
|
전력 소비 |
15 이하 |
W |
|||
|
제품 크기 |
442(W)* 250(D)* 44(H) |
mm |
|||
|
포장 크기 |
53*35*14, (5KG) |
cm |
|||
EDFA 증폭기는 적용 위치에 따라 전력 증폭기, 라인 증폭기 및 전치 증폭기로 나눌 수 있습니다.
BA 전력 증폭기: 높은 입력 전력, 높은 이득, 높은 출력의 특성을 가지고 있습니다. 이는 DWDM 시스템의 광 출력을 광섬유로 증가시키기 위해 DWDM 시스템의 송신단에서 주로 사용됩니다.
LA 라인 앰프: 낮은 입력 전력, 높은 이득, 높은 출력의 특성을 가지고 있습니다. DWDM 시스템의 전송 전력을 높이기 위해 DWDM 시스템의 두 네트워크 노드 사이에 주로 사용됩니다.
PA 프리{0}}앰프: 낮은 입력 전력, 높은 이득, 낮은 출력의 특성을 갖습니다. DWDM 시스템의 수신 광 출력을 높이기 위해 주로 DWDM 시스템의 끝 부분에 사용됩니다.
- 표준 19인치 1U 높이;
- C 대역에서 DWDM 시스템의 광 증폭을 지원합니다.
- OSC 신호로 선택적 입력 증폭을 지원합니다.
- 전력 증폭, 라인 증폭(2차 광 증폭) 및 사전 증폭을 지원합니다.
- 모니터: 펌프 구동 전류, 펌프 출력 전력, 펌프 스위치, 펌프 온도, 입력 광 전력, 출력 광 전력 및 모듈 온도;
- 조정 가능한 펌프 스위치, AGC 모드 및 APC 모드를 지원합니다(입력 및 출력 광 전력 조정 가능).
- 광 모니터링 포트(MON)를 지원합니다.
- LCD 디스플레이는 데이터를 매우 직관적으로 표시하는 데 사용되므로 사용자가 조작하기 편리합니다.
